Principais características:
O DX-P-150A-50AH montado na parede é utilizado em sistemas de comunicação com uma capacidade total máxima de 150A, adequado para montado na parede, montado no chão, montado em poste e outros métodos de instalação.Ele integra a fonte de alimentação de comunicação, distribuição AC/DC, controlo de temperatura, monitorização, proteção contra raios e funções do sistema de aterragem, e tem uma gestão completa da bateria,como função de proteção contra baixa tensão da bateria e função de descarga de cargaPode obter compensação de temperatura, regulação automática de voltagem, limitação de corrente, cálculo da capacidade da bateria, teste de bateria on-line, poupança de energia do sono e outras funções.Projeto da rede do sistema de energia, fornecendo múltiplas interfaces de comunicação, tais como RS232/RS485 e contatos secos, rede flexível, monitorização remota e operação não tripulada.tem um projeto completo de proteção contra raios para ambos os lados AC e DC, bem como funções abrangentes de proteção contra falhas e alarme de falhas. Operar e manter a frente do sistema de energia.e é adequado para situações em que a rede de energia flutua muito, tais como estações de base, pequenas e médias bolsas, comunicações por satélite e comunicações de dados
A entrada do sistema é enviada para a entrada do módulo retificador através de um disjuntor 63A / 2P. A proteção contra raios de nível AC C paralelo é usada para proteção contra raios na extremidade de entrada.
O módulo de retificador funciona em paralelo e a sua saída de CC é ligada através de uma barra de comando para fornecer dois pacotes de bateria de reserva e cargas de CC.fornecer aos utilizadores um controlo de ligação/desligação para cada carga e protecção contra sobrecarga e curto-circuitos.

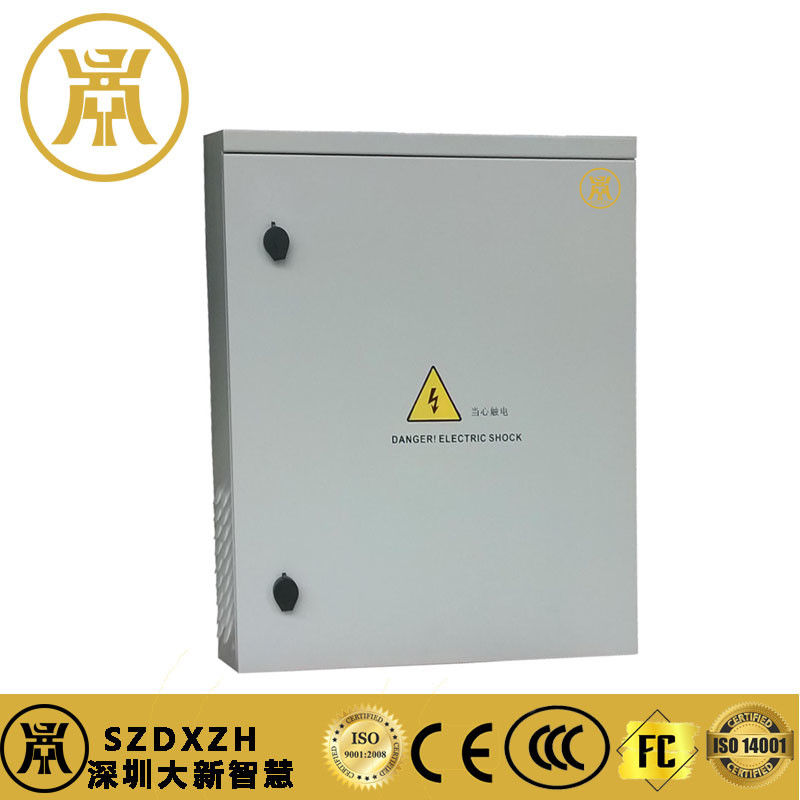

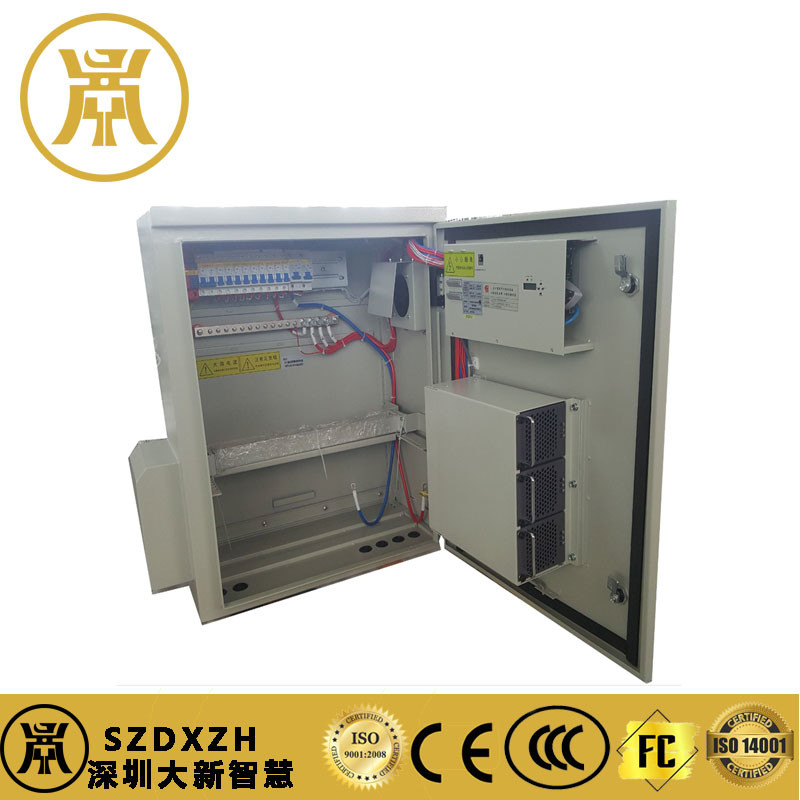

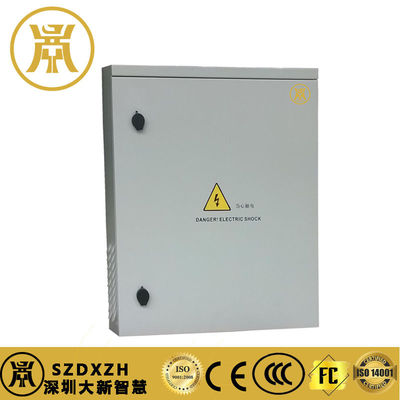

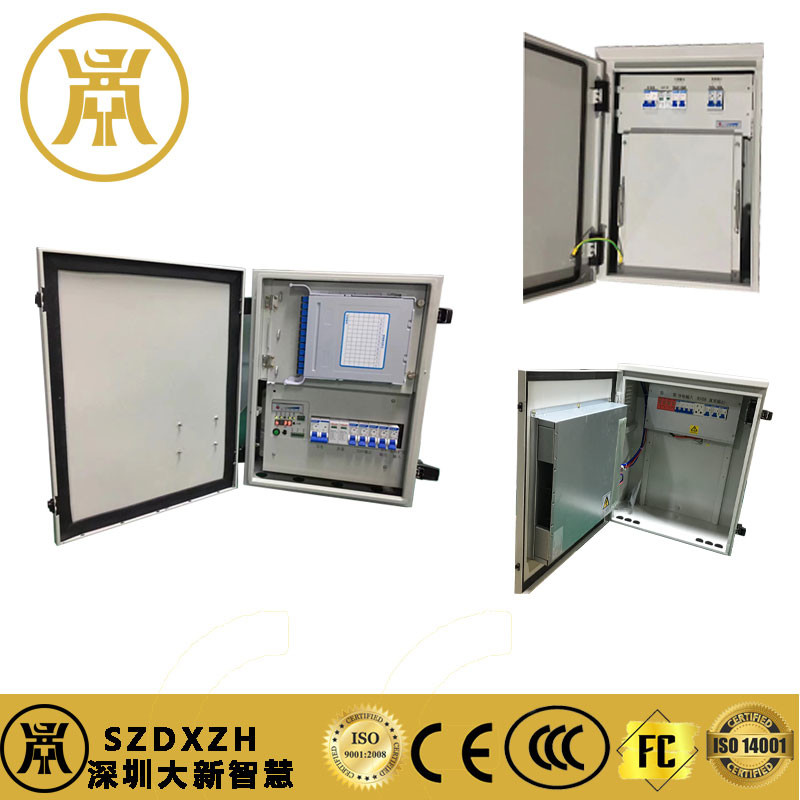

Imagens do produto:
Parâmetros ambientais
| Parâmetros ambientais |
Condições ambientais de utilização |
Condições ambientais de transporte |
Condições ambientais de armazenagem |
Conforme |
Notas |
| Tipo |
Parâmetro |
unidade |
Normas relevantes |
| Tempo |
temperatura externa |
baixa temperatura |
°C |
- 40 |
- 40 |
- 25 |
YD/T1058-2000 中 |
"-40°C pode começar com carga total, |
| temperatura elevada |
°C |
45 |
70 |
55 |
4.1.1 e 4.1.2 |
"+55~+65°CLinear derating20%. |
| variação de temperatura |
°C/min |
/ |
1 |
/ |
ETS300019-2-2T2.3 |
|
| humidade |
humidade relativa |
% |
5-90 |
90 ((40±2°C) |
/ |
YD/T1058-2000 中4.1.3 |
Requisitos de ensaio a curto prazo: 0-95%, valor máximo de 95%, não condensante |
| |
pressão do ar |
baixa pressão |
Kpa |
86 |
70 |
70 |
YD/T1058-2000 中4.1.4 |
Aplica-se apenas aos módulos |
| |
alta pressão atmosférica |
Kpa |
106 |
106 |
106 |
|
| Altitude |
m |
≤ 4000 |
Quando a altitude excede 2000 m, a cada aumento de 100 m, a temperatura diminui 0,5 °C |
Esquema de monitorização: Monitorização das portas RS485 nas direções norte e sul, contatos secos e detecção de células de bateria (opcional), todos conduzidos ao painel de monitorização
Método de funcionamento e manutenção: antes da manutenção, o módulo do retificador pode ser trocado a quente.
