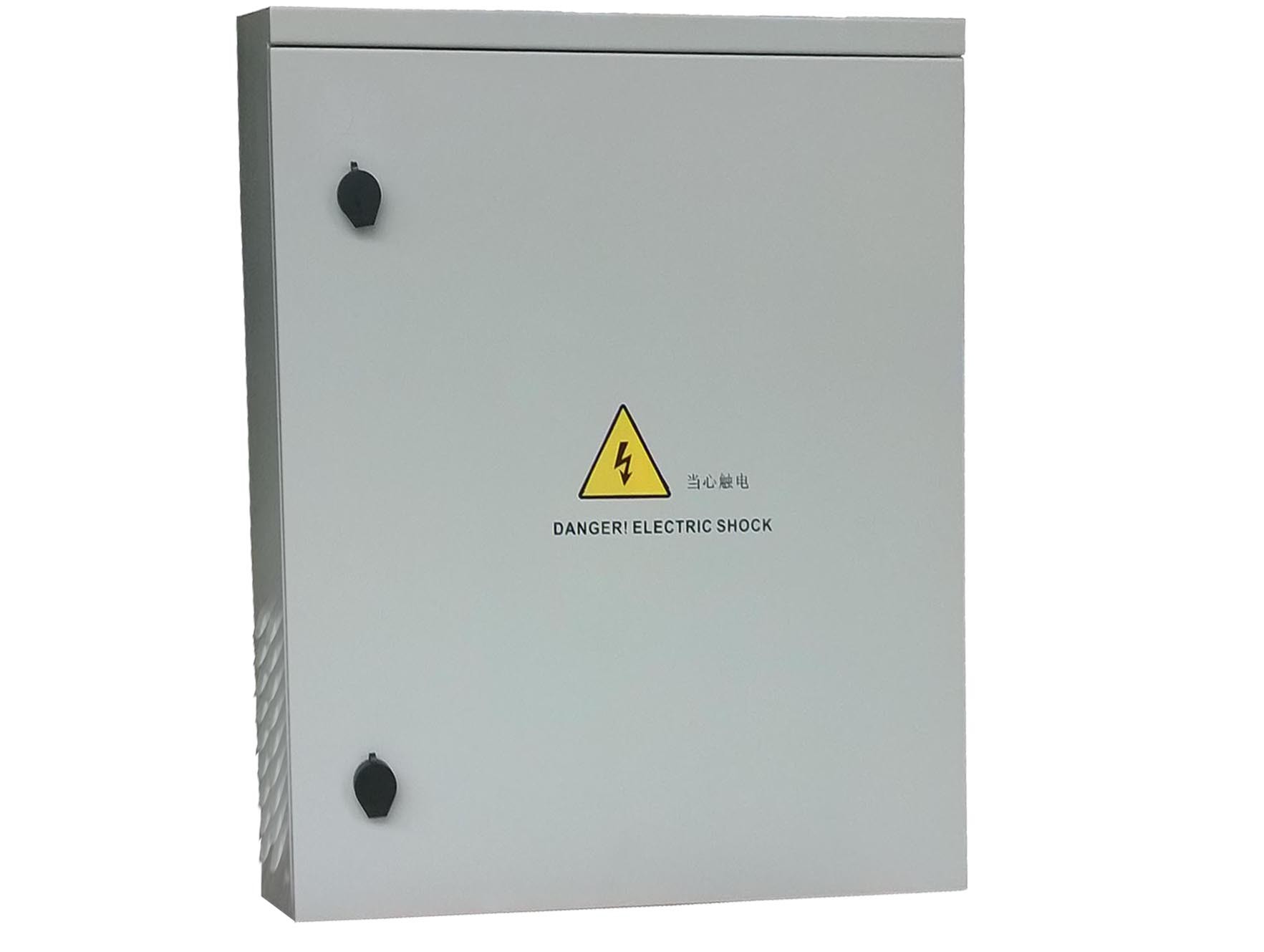

IP55 Armário de distribuição de energia Armário montado na parede com fonte de alimentação

Fonte de alimentação externa montada na parede/Estocagem de energia exterior Fonte de alimentação de comunicação/Fonte de alimentação externa montada na parede

DX-P-150A-50AH montado em parede é utilizado em sistemas de comunicação com uma capacidade total máxima de 150A, adequado para montado em parede, montado no chão, montado em poste e outros métodos de instalação.Ele integra a fonte de alimentação de comunicação, distribuição AC/DC, controlo de temperatura, monitorização, proteção contra raios e funções do sistema de aterragem, e tem uma gestão completa da bateria,como função de proteção contra baixa tensão da bateria e função de descarga de cargaPode obter compensação de temperatura, regulação automática de voltagem, limitação de corrente, cálculo da capacidade da bateria, teste de bateria on-line, poupança de energia do sono e outras funções.Projeto da rede do sistema de energia, fornecendo múltiplas interfaces de comunicação, tais como RS232/RS485 e contatos secos, rede flexível, monitorização remota e operação não tripulada.tem um projeto completo de proteção contra raios para ambos os lados AC e DC, bem como funções abrangentes de proteção contra falhas e alarme de falhas. Operar e manter a frente do sistema de energia.e é adequado para situações em que a rede de energia flutua muito, tais como as estações de base, as pequenas e médias centrais de intercâmbio, as comunicações por satélite e as comunicações de dados.

Princípios do sistema de energia

A entrada do sistema é enviada para a entrada do módulo retificador através de um disjuntor 63A / 2P. A proteção contra raios de nível AC C paralelo é usada para proteção contra raios na extremidade de entrada.

O módulo de retificador funciona em paralelo e a sua saída de CC é ligada através de uma barra de comando para fornecer dois pacotes de bateria de reserva e cargas de CC.fornecer aos utilizadores um controlo de ligação/desligação para cada carga e protecção contra sobrecarga e curto-circuitos.

Em condições normais do sistema,Os vários parâmetros do módulo retificador e da unidade de distribuição são controlados pelo módulo de monitorização e operam de acordo com os parâmetros pré-determinados ou com os comandos do utilizador.Se a fonte de alimentação falhar, o sistema vai mudar para a bateria.Quando a tensão da bateria cai para um ponto de tensão de desligamento, o módulo de monitorização controla o contador de desligamento para operar e cortar a carga; quando a tensão da bateria cai para o ponto de tensão de proteção da bateria,O módulo de monitorização controla a ação do contador de desligamento secundário, cortando a ligação entre o sistema de alimentação e a bateria, protegendo a bateria da descarga excessiva.Quando a rede de alimentação externa for restaurada e o módulo rectificador retomar a saídaO módulo de monitorização pode detectar e controlar o estado de funcionamento de todo o sistema de distribuição de energia.Os comandos do utilizador podem ser emitidos através do teclado no painel do módulo de monitorizaçãoO estado de funcionamento e os parâmetros do sistema podem ser exibidos no ecrã LCD do módulo de monitoramento, no PC de back-end local e na sala de controle central remota.O sistema pode recolher várias variáveis ambientais, incluindo fumaça, ímãs de portas, imersão em água, temperatura e umidade, configurando sensores apropriados.

Estrutura geral

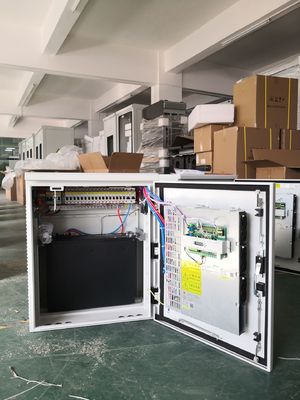

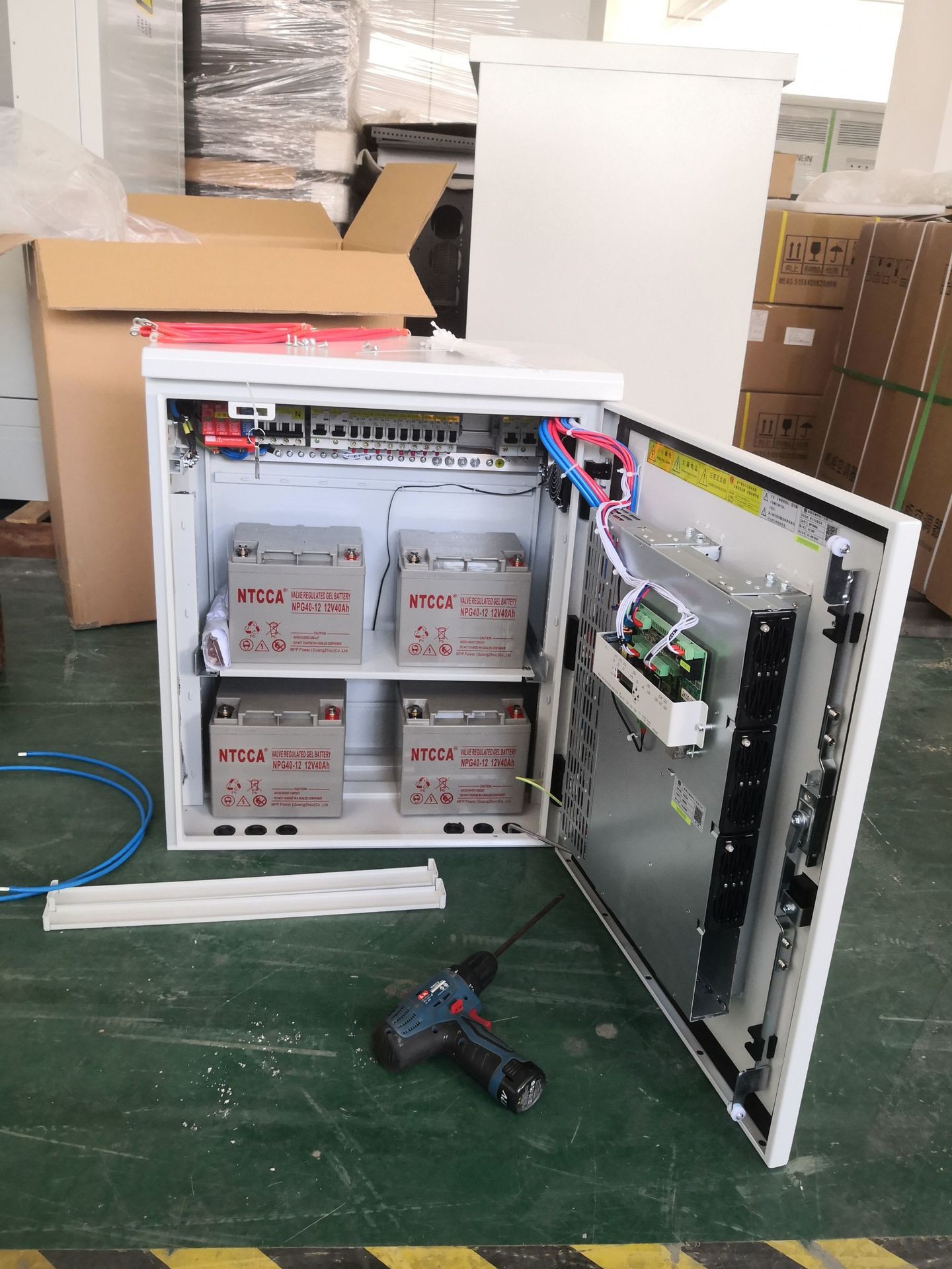

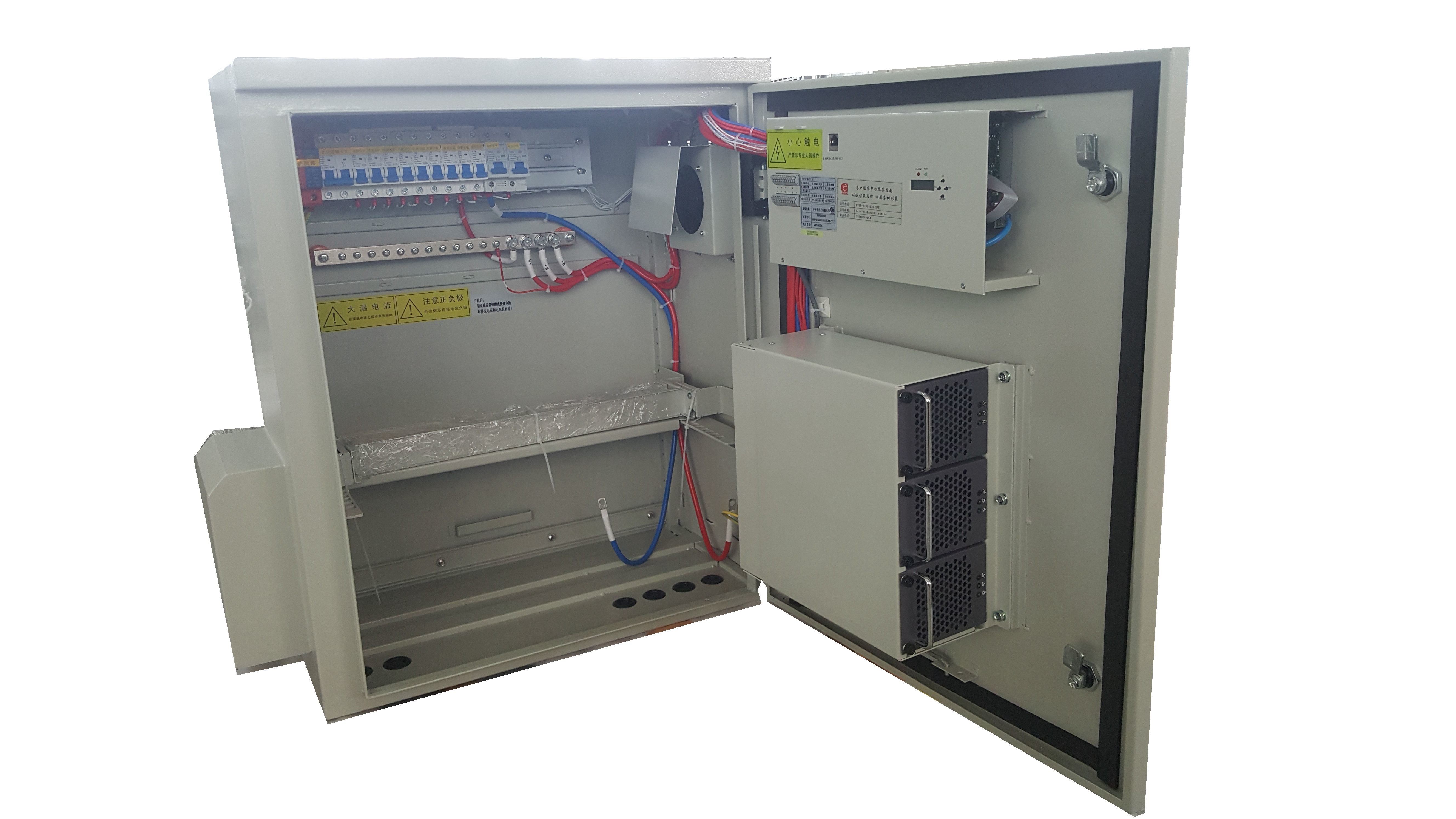

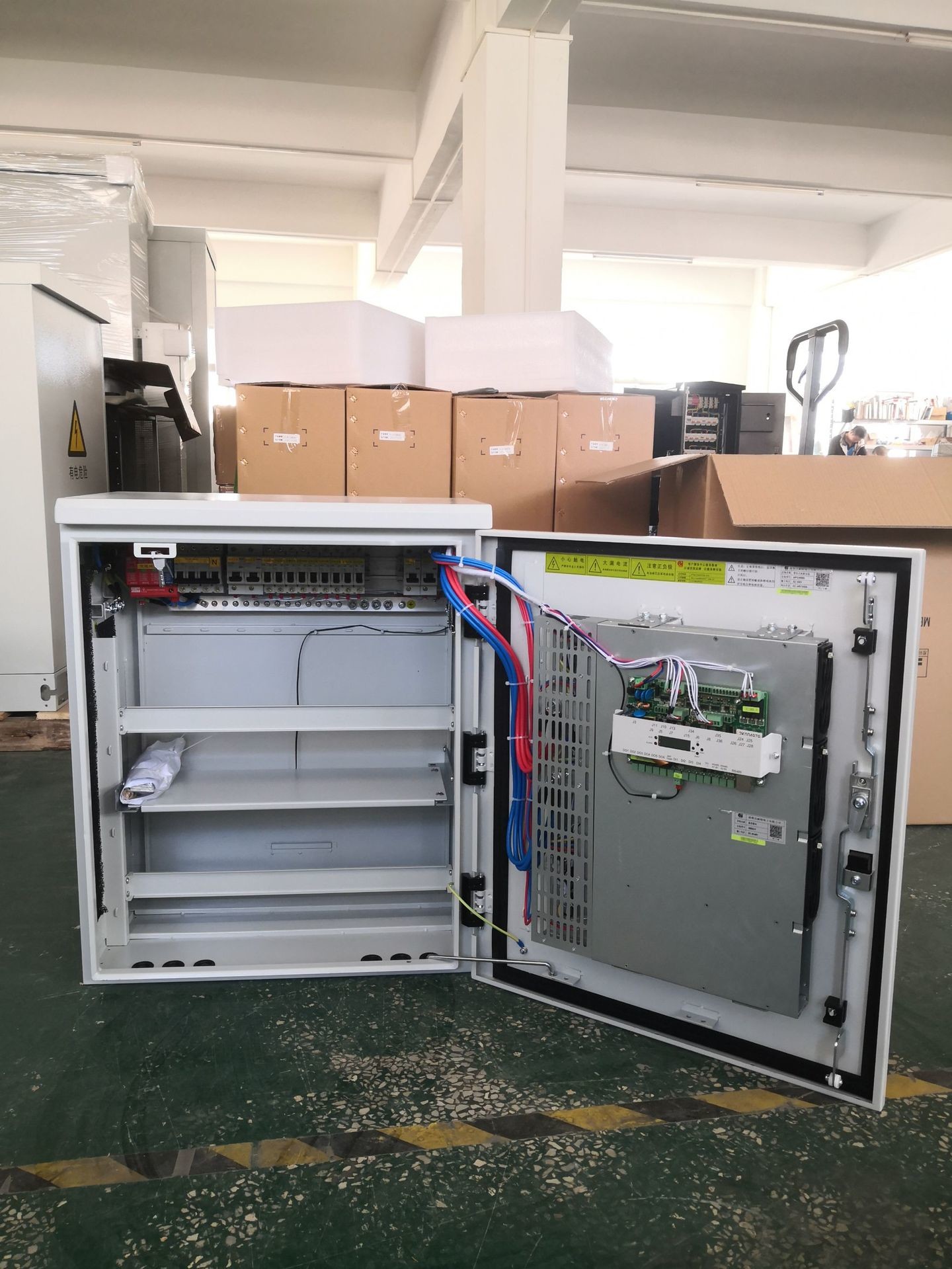

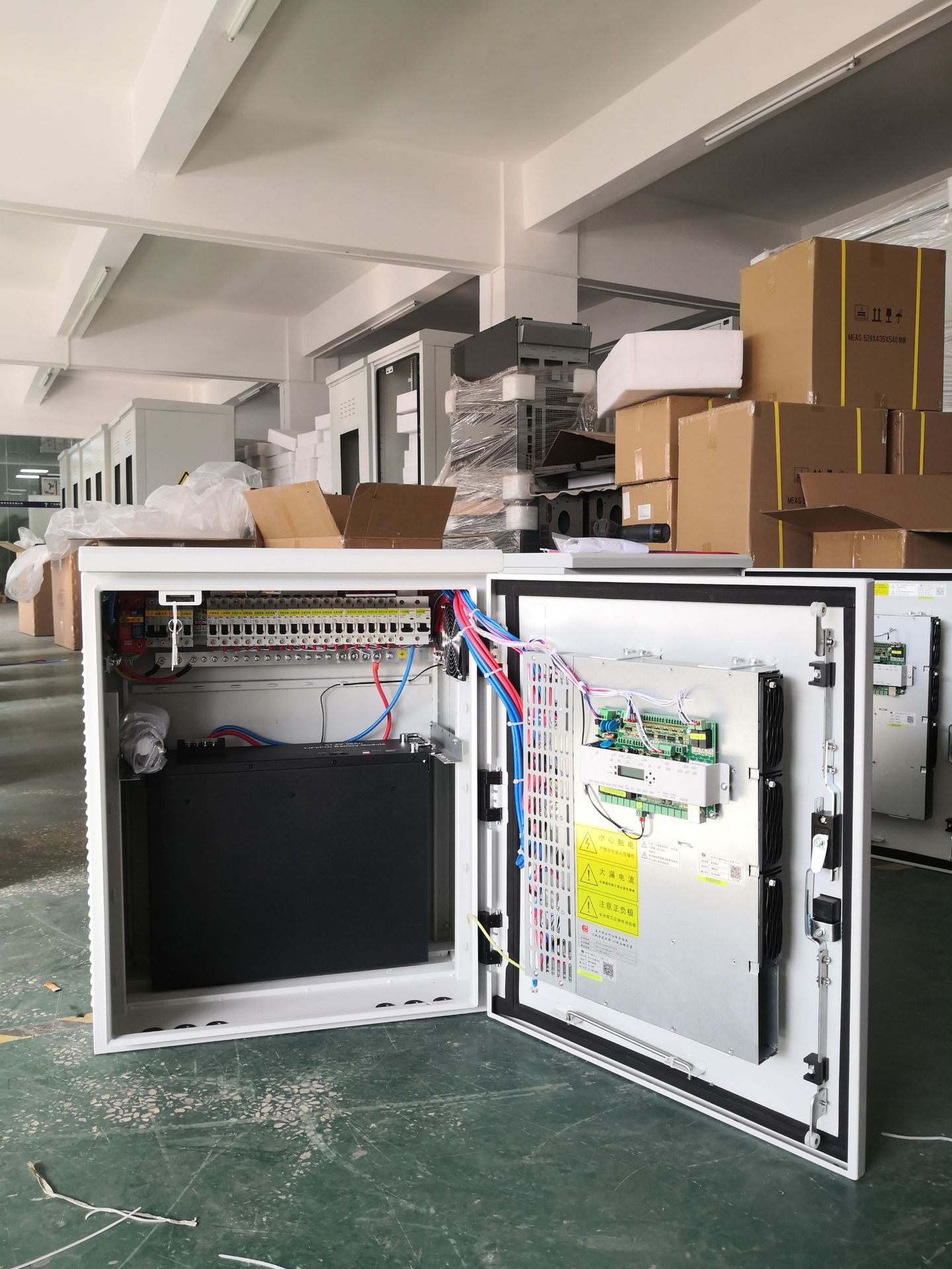

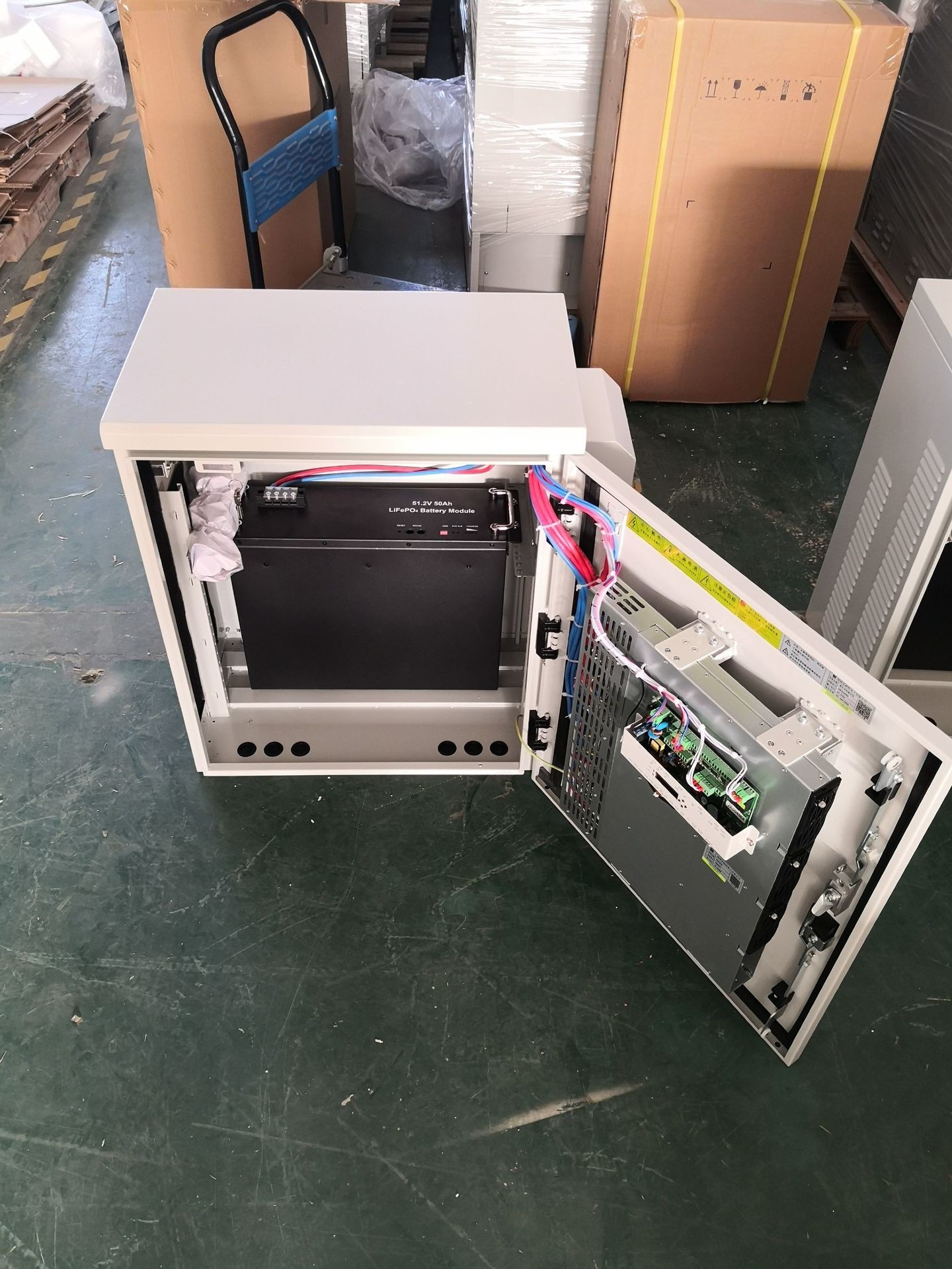

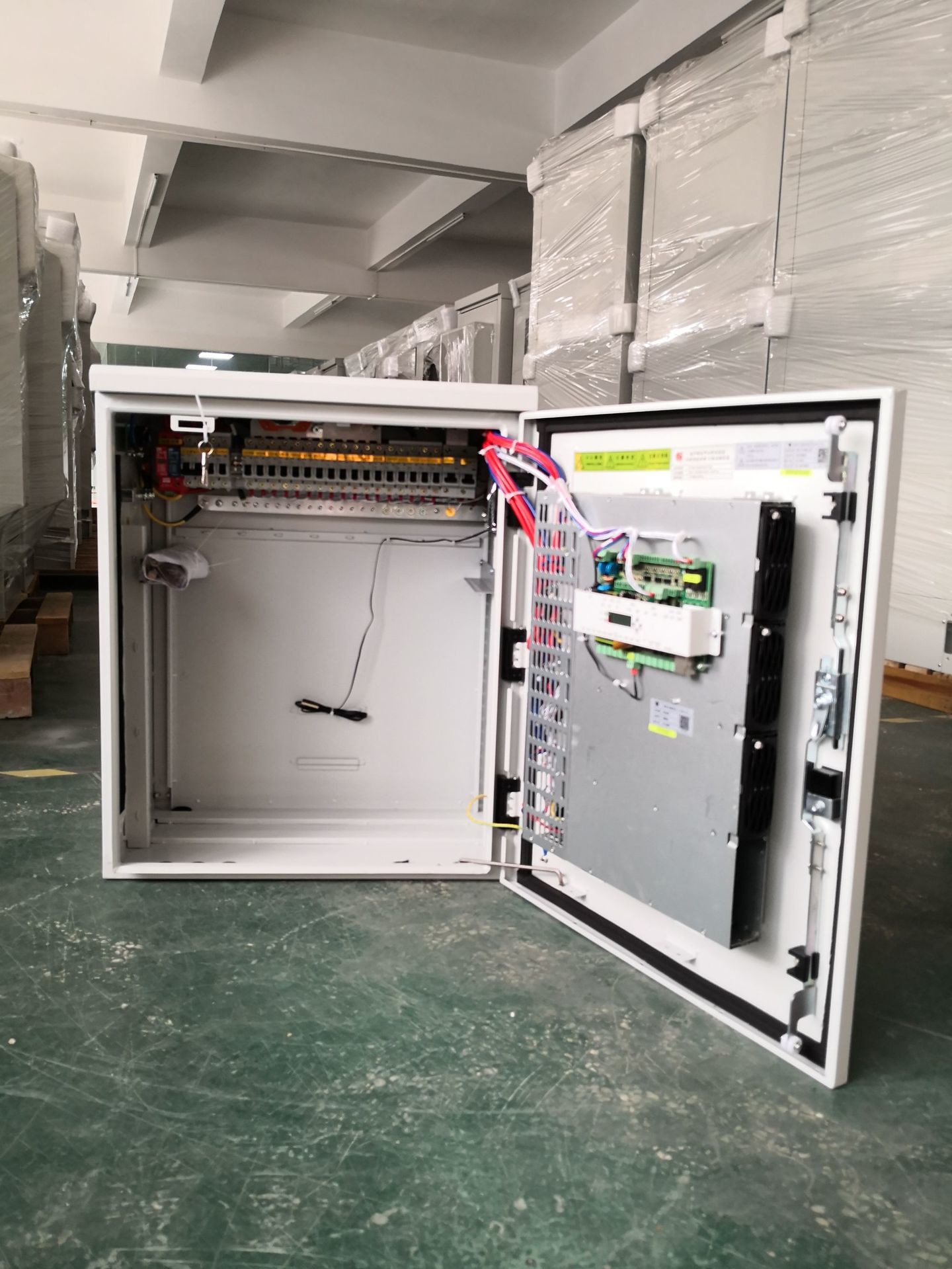

As dimensões do quadro plug-in do sistema de alimentação montado em parede DX-P-150A-50AH (altura * largura * profundidade) são de 700 mm * 580 mm * 350 mm. É constituído por uma unidade de distribuição AC, uma unidade de monitoramento,uma unidade de módulo rectificador, e uma unidade de distribuição de corrente contínua, e pode ser instalado no chão, parede, poste, e de outras maneiras.Sistema de controlo de temperatura integradoFornecer espaço de instalação para um conjunto de baterias ferroelétricas de 50 AH ou quatro baterias de chumbo-ácido de 38 AH.

Esquema de monitorização: Monitorização das portas RS485 nas direções norte e sul, contatos secos e detecção de células de bateria (opcional), todos conduzidos ao painel de monitorização

Método de funcionamento e manutenção: antes da manutenção, o módulo do retificador pode ser trocado a quente.

Condição ambiental

Características elétricas
