Name: Caixa de distribuição de energia personalizada de comunicação exterior montada na parede CE
Brand: Shenzhen Daxin Intelligent Equipment Technology Co., Ltd
SKU: DX48150
Availability: InStock

Características Galeria Descrição de produto Peça umas citações

Características

Especificações

nome: Gabinete de Comunicação ao Ar Livre

Prateleira da bateria: Montador de 19 polegadas

Certificados: CE

Voltagem de saída: C.C. 48v

Tipo de fechadura: Bloqueio redondo

Cadeira: Cremalheira de 19 polegadas

Esferas: Carcaça oculta incorporada

Tamanho: Personalizado

Função: Armário de alimentação para base de telecomunicações

Sistema de arrefecimento: FAN

Destacar:

Armário de comunicação exterior montado na parede

Armário de Comunicação Externa Personalizado

Caixa de distribuição de energia

Informação básica

Lugar de origem: Shenzhen, China

Marca: Daxin

Certificação: ISO9001,CE,3C,FCC,TLC,IP55

Número do modelo: DX48150

Condições de Pagamento e Envio

Detalhes da embalagem: Casca de madeira

Tempo de entrega: 20-40 dias

Termos de pagamento: T/TD/A, Western Union, Paypal, etc.

Habilidade da fonte: 3000 pcs/mês

Galeria

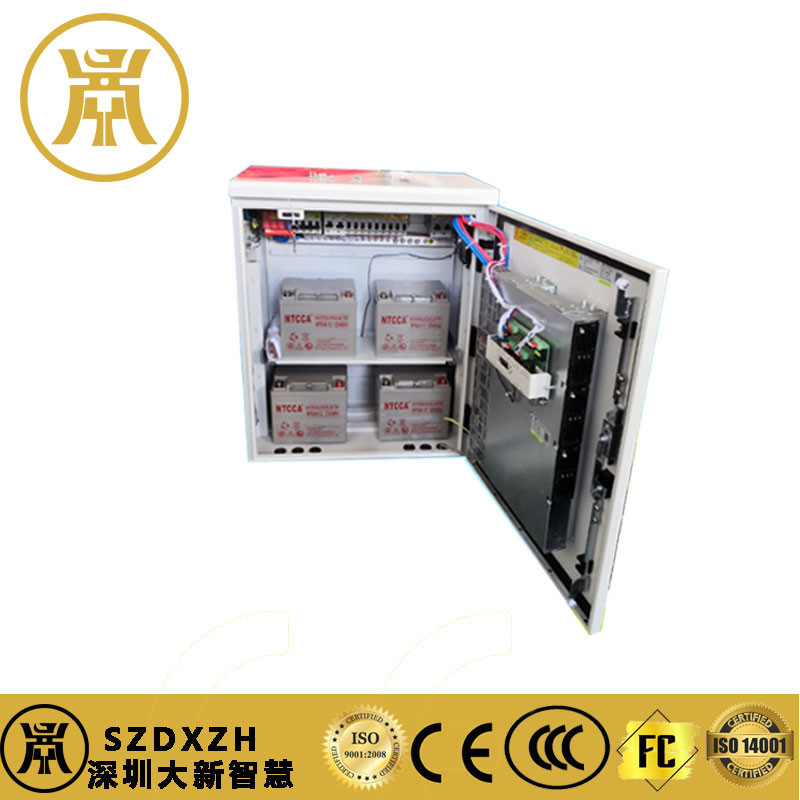

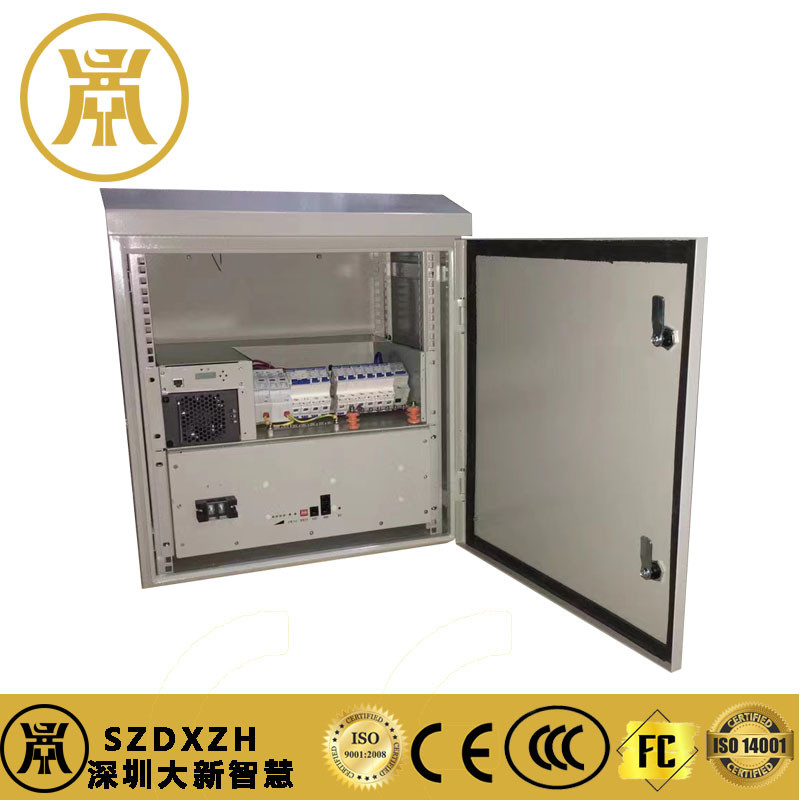

Caixa de distribuição de energia personalizada de comunicação exterior montada na parede CE

Descrição de produto

Fonte de alimentação externa montada na parede Fonte de alimentação externa de armazenamento de energia Comunicação Fonte de alimentação/Fonte de alimentação externa montada na parede

Princípios do sistema de energia

A entrada do sistema é enviada para a entrada do módulo retificador através de um disjuntor 63A / 2P. A proteção contra raios de nível AC C paralelo é usada para proteção contra raios na extremidade de entrada.

O módulo de retificador funciona em paralelo e a sua saída de CC é ligada através de uma barra de comando para fornecer dois pacotes de bateria de reserva e cargas de CC.fornecer aos utilizadores um controlo de ligação/desligação para cada carga e protecção contra sobrecarga e curto-circuitos.

Em condições normais do sistema,Os vários parâmetros do módulo retificador e da unidade de distribuição são controlados pelo módulo de monitorização e operam de acordo com os parâmetros pré-determinados ou com os comandos do utilizador.Se a fonte de alimentação falhar, o sistema vai mudar para a bateria.Quando a tensão da bateria cai para um ponto de tensão de desligamento, o módulo de monitorização controla o contador de desligamento para operar e cortar a carga; quando a tensão da bateria cai para o ponto de tensão de proteção da bateria,O módulo de monitorização controla a ação do contador de desligamento secundário, cortando a ligação entre o sistema de alimentação e a bateria, protegendo a bateria da descarga excessiva.Quando a rede de alimentação externa for restaurada e o módulo rectificador retomar a saídaO módulo de monitorização pode detectar e controlar o estado de funcionamento de todo o sistema de distribuição de energia.Os comandos do utilizador podem ser emitidos através do teclado no painel do módulo de monitorizaçãoO estado de funcionamento e os parâmetros do sistema podem ser exibidos no ecrã LCD do módulo de monitoramento, no PC de back-end local e na sala de controle central remota.O sistema pode recolher várias variáveis ambientais, incluindo fumaça, ímãs de portas, imersão em água, temperatura e umidade, configurando sensores apropriados.

Estrutura geral

O quadro de ligação do sistema de alimentação (altura * largura * profundidade) são 700mm * 580mm * 350mm. É constituído por uma unidade de distribuição AC, uma unidade de monitorização, uma unidade de módulo rectificador,e uma unidade de distribuição de CC, e pode ser instalado no chão, parede, poste e outras formas. dutos de ar esquerdo e direito, módulo com ventilador incorporado para dissipação forçada de calor, IP55, sistema de controle de temperatura incorporado.Fornecer espaço de instalação para um conjunto de baterias ferroelétricas de 50 AH ou quatro baterias de chumbo-ácido de 38 AH.

Esquema de monitorização: Monitorização das portas RS485 nas direções norte e sul, contatos secos e detecção de células de bateria (opcional), todos conduzidos ao painel de monitorização

Método de funcionamento e manutenção: antes da manutenção, o módulo do retificador pode ser trocado a quente.

Componente		configuração	Notas
Unidade de distribuição AC	Comunicação relativa à protecção contra raios	Grau C:20~40KA
	Input de comunicação	63A/2P*2	Capacidade máxima de ruptura ICU ≥6kA, capacidade de segmentação de curto-circuito Ics ≥6kA
	Instrumentos inteligentes (facultativo)	DDS3366P-3 Tipo medidor de energia elétrica trifásico monofásico	Pode detectar tensão AC, corrente, energia elétrica, valores de interruptor de entrada de três vias, etc.
Módulo rectificador		RM4850*3
Unidade de monitorização		SM32
Unidade de distribuição de CC	Interruptor de bateria	100A/1P*2	Capacidade de ruptura máxima Icu ≥ 20kA e capacidade de ruptura de curto-circuito de funcionamento Ics ≥ 15kA
	Desligue uma vez.	63A/1P1;32/1P2;20/1P*2
	Desligue uma vez.	63A/1P1;32/1P2;20/1P*2	Várias configurações de utilizador são opcionais
	segunda desconexão	20A/1P1;10A/1P2;	Capacidade limite de ruptura da UTI ≥ 6 ka e capacidade de corte de curto-circuito em funcionamento da UTI ≥ 6 ka
	Protecção contra raios de corrente contínua	Grau C:10~20KA	Configuração inclui placa de proteção contra raios
150A Sistema de alimentação montado na parede		Dimensões: 700H * 350D * 580W, incluindo sistema de controlo de temperatura

Condição ambiental

Parâmetros ambientais				Condições ambientais de utilização	Condições ambientais de transporte	Condições ambientais de armazenagem	Conforme	Notas
Tipo		Parâmetro	unidade	Condições ambientais de utilização	Condições ambientais de transporte	Condições ambientais de armazenagem	Normas relevantes	Notas
Tempo	temperatura externa	baixa temperatura	°C	- 40	- 40	- 25	YD/T1058-2000 中	"-40°C pode começar com carga total,
		temperatura elevada	°C	45	70	55	4.1.1 e 4.1.2	"+55~+65°CLinear derating20%.
		variação de temperatura	°C/min	/	1	/	ETS300019-2-2T2.3
	humidade	humidade relativa	%	5-90	90 ((40±2°C)	/	YD/T1058-2000 中4.1.3	Requisitos de ensaio a curto prazo: 0-95%, valor máximo de 95%, não condensante
	pressão do ar	baixa pressão	Kpa	86	70	70	YD/T1058-2000 中4.1.4	Aplica-se apenas aos módulos
	pressão do ar	alta pressão atmosférica	Kpa	106	106	106	YD/T1058-2000 中4.1.4
Altitude			m	≤ 4000				Quando a altitude excede 2000 m, a cada aumento de 100 m, a temperatura diminui 0,5 °C

Características elétricas



1 Características de entrada

Número de série	Projeto		Requisito técnico	unidade	Notas
1.1	Voltagem de entrada		90 ¢ 300	Vac	176-300Vac de saída de carga total, 90-175Vac de saída de carga reduzida
1.2	Corrente máxima de entrada		57	A
1.3	Voltagem nominal de entrada		220	Vac	Voltagem de fase
1.4	Frequência da tensão de entrada		O valor típico é de 50/60.	Hz
1.5	Fator de potência de entrada		≥ 0,99		Estado de funcionamento a carga total


2 Característica de saída

Número de série	Projeto		Requisito técnico	Unidade	Notas
2.1	Tensão nominal de saída		- 54 anos.	Vdc	IN220Vac
2.2	Intervalo de tensão de saída		-42 ¢ -58	Vdc	Ajustável através de monitorização (condição de ensaio: sem carga)
2.3	Corrente nominal de saída		150	A
2.4	Potência nominal de saída		8.7	KW
2.5	Ondulação de saída e ruído		≤ 200	mVp-p	A largura de banda do osciloscópio deve ser de 20 MHz,
					Proba paralela ao condensador 10u+104
2.6	Atraso de saída de arranque		3 ¢ 8	S	IN 220Vac,
2.7	Precisão de estabilização da tensão		≤ ± 1%
2.8	Índice de ruído	Desordem de banda larga	≤ 100	mV	3.4 ¢ 150 kHz
		Voltagem sonora	≤ 30	mV	150-30 MHz
		Peso do saldo telefónico	≤ 2	mV
		tensão sonora
2.9	Dinâmica	amplitude de ultrapassagem	△V:≤ 5	% Vo	25% 50% 25%
	em resposta a	Tempo de recuperação	△t:≤ 500	μS	Mudança de carga de 50%~75%~50%
2.1	Distribuição desigual de corrente		≤ 5%		Módulo paralelo de 50% a 100% de potência nominal
					(Os módulos funcionais podem funcionar em paralelo)
2.11	coeficiente de temperatura		± 0.02	%/°C
2.12	Eficiência de saída		≥ 95%		220Vac/Larga nominal (valor típico), módulo de alta eficiência
			≥ 92%		220Vac/Larga nominal (valor típico), módulo universal
			≥ 87%		110VAC/carga nominal


3 Pontos de alarme e proteção

Número de série	Projeto		Requisito técnico	Unidade	Notas
3.1	Limites de sobrevoltagem de entrada do sistema		298 ± 5	VAC	Recuperação automática, ponto de recuperação 290V±5V
3.2	Protecção contra sobrevoltagem de entrada do módulo		≥ 300	VAC
3.3	Limites de baixa tensão de entrada do sistema		80 ± 5	VAC	Pode ser automaticamente recuperado, ponto de recuperação 136V±5V
3.4	Protecção da subvoltagem de entrada do módulo		≤ 85	VAC
3.5	Alarme de sobrevoltagem de entrada		275	VAC	Restaurar a diferença para 10 V, valor por defeito
3.6	Alarme de baixa tensão de entrada		175	VAC	Restaurar a diferença para 10 V, valor por defeito
3.7	Alarme de sobrevoltagem de saída		-58,0 V	Vdc	Diferença de recuperação de 0,5 V, valor por defeito
3.8	Alarme de baixa tensão de saída		-47,0 V	Vdc	Diferença de recuperação de 0,5 V, valor por defeito
3.9	Protecção contra sobrevoltagem de saída		2	Vdc	Não pode ser restaurado automaticamente
3.1	Protecção contra apagões únicos		-46	Vdc
3.11	Protecção de desligamento secundária		- Quarenta e três.2	Vdc
3.12	Bateria ligada		automático		de potência superior a 50 Vdc

Normas de segurança e características EMC

Número de série	Projeto			Padrão (ou condições de ensaio)	Notas
1	Antielétrico	Input-- Output		3000Vac/30mA/1min,	Sem arco, sem avaria (requisito do sistema)
	Força	(Pode suportar 50 Hz)			Durante o ensaio, a unidade de proteção contra raios, o módulo de monitorização e o módulo de retificador devem ser removidos e a umidade relativa deve ser ≤ 90% quando a temperatura ambiente for de 15 a 35 °C.
		Input - Terra		1500Vac/30mA/1min,
		(Pode suportar 50 Hz)
		Input - Terra		500 Vac/30 mA/1min,
2	isolamento	Input-- Output		≥10MΩ@500Vdc	Durante o ensaio, retirar a unidade de proteção contra raios, o módulo de monitorização e o módulo de retificador e realizar o ensaio a uma temperatura ambiente de 15-35 °C e uma umidade relativa de ≤ 90%.
	resistência	Input - Terra		≥10MΩ@500Vdc
		Input - Terra		≥10MΩ@500Vdc
3	Ruído de áudio		≤ 55 dB
4	Corrente de fuga		Se a corrente de fuga de um único sistema de módulo < 3,5 mA exceder este valor, será rotulada como "Primeira corrente de fuga grande deve ser aterrada"
5	Emissão de perturbação por radiação			Classe A	EN55022
	Emissão de assédio			Classe A	EN55022
	Emissão harmónica de corrente			CLASA A ((Módulo retificador)	IEC61000-3-2
6	Imunidade à descarga eletrostática			descarga de ar de 8 KV,	IEC61000-4-2
				Descarga de contacto de 6 KV,
	Imunidade ao campo electromagnético irradiado			Nível 3	IEC61000-4-3

	Imunidade de grupo de impulsos rápidos elétricos			Nível 4	IEC61000-4-4
	Imunidade ao surto			Nível 4 判	IEC61000-4-5
	Imunidade condutora			Nível 3	IEC61000-4-6

	Baixa tensão, a curto prazo			Escolha de acordo com os padrões	IEC 61000-4-29
	Imunidade contra interrupções e amortecimento
	Fluctuação de tensão e intermitência			PST:<1.00, PST < 0.65DC < 3%,	IEC 61000-3-3
				DMX:< 4%, d(t):< 0,2S (módulo)
