2KW 5G Estação Base Fornecimento de energia Polar externo ou Rectificador de montagem na parede Fornecimento de energia do módulo de energia
Especificações técnicas
1Os principais indicadores técnicos do equipamento
1.1 Condições ambientais
Temperatura de funcionamento: -40°C a 55°C; ,
Temperatura de armazenagem: -40°C a 65°C.
Humidade relativa de funcionamento:≤ 90% ((a 40±2°C).
Humidade relativa de armazenamento:≤95% ((a 40±2°C).
1.2 Vibrações
Resistir a vibrações de ondas senoidais com frequência de (10~55) Hz e amplitude de 0,35 mm.
1.3 Reforço sísmico
O reforço sísmico do sistema cumpre os requisitos do Código YD 5096-2016 para ensaios de desempenho sísmico de equipamentos de energia de comunicação
1.4 Aparência, estrutura
1.4.1 Forma.
Dimensões: 300 mm (W) * 400 mm (D) * 68 mm (H)
1.4.2 Interfaces de entrada e saída

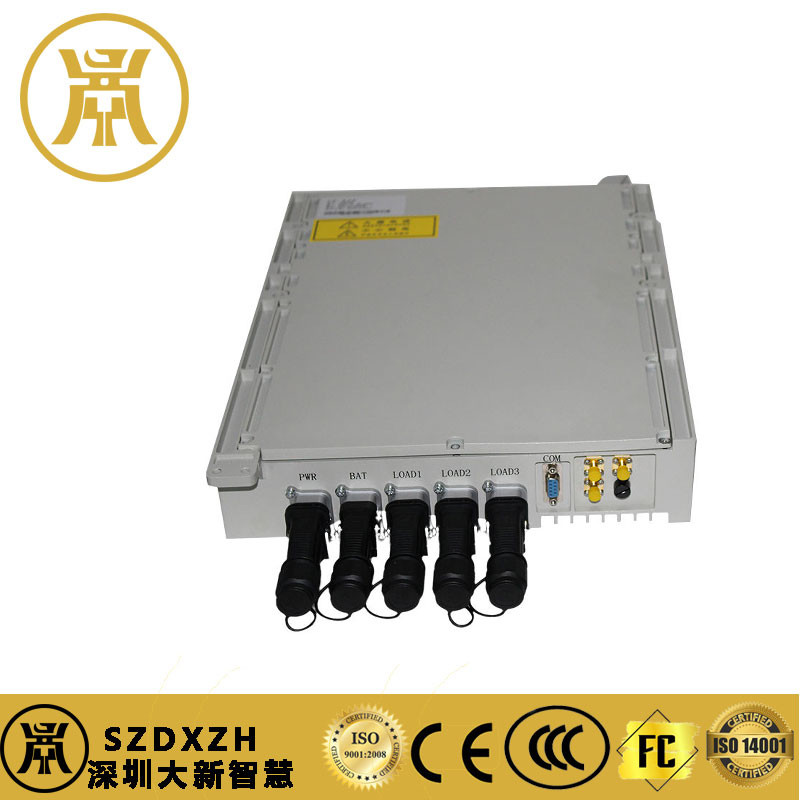

Da esquerda para a direita: entrada AC, conector da bateria, carga CC 3, carga DC 2, carga DC 1, porta de comunicação, conector da antena e válvula de ventilação
1.4.3 Diagrama esquemático das luzes indicadoras
Da esquerda para a direita: verde (luz de circulação), amarelo (luz de aviso), vermelho (luz de falha)
1.4.4 Diagrama esquemático do método de montagem.
Instalação de barrancos e instalações planas 80 mm * 80 mm
Bandeira montada 80 mm * 80 mm

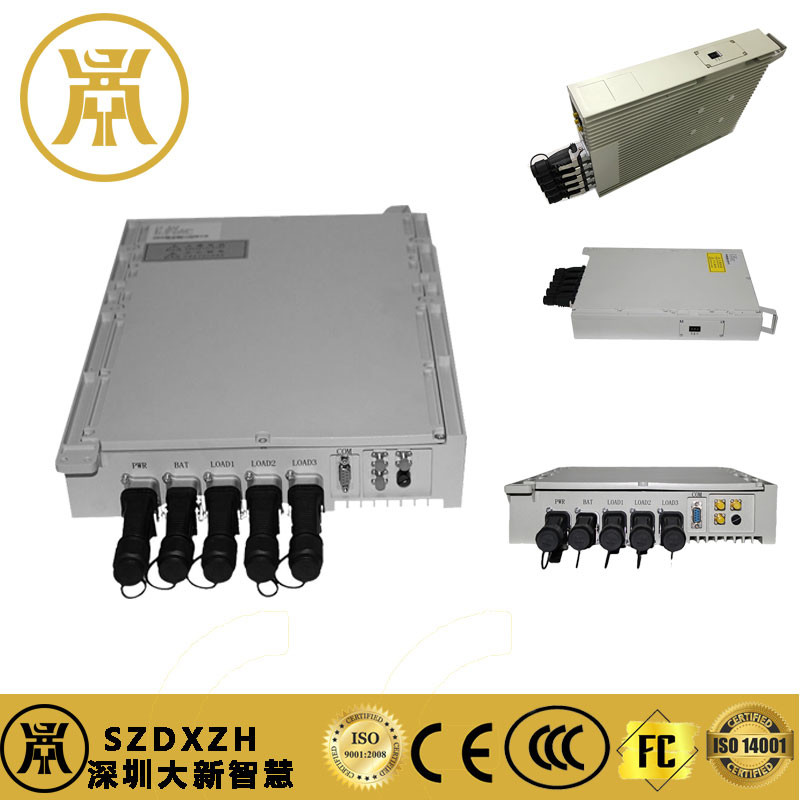

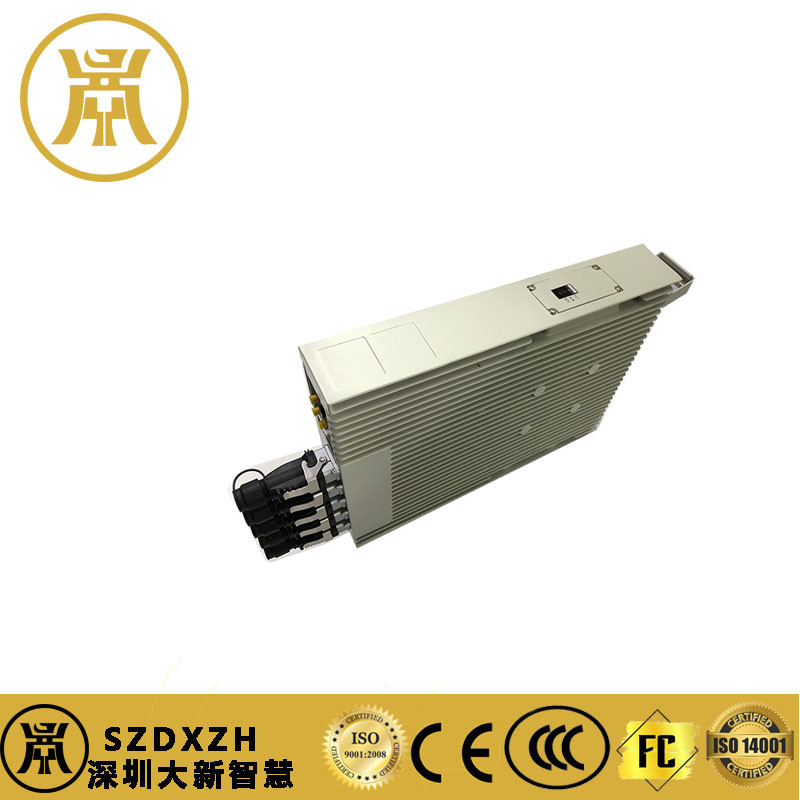

1.4.5 O efeito global da aparência do produto
1.5 Requisitos técnicos de alimentação
5.1 Performance elétrica
5.1.1 Intervalo de tensão de entrada
AC 220V, tensão nominal 220V, faixa de tensão de entrada: 176V~264V;
Quando a entrada AC for 100Vac~175Vac, desviar para 1000W de saída
Valor nominal DC 240V/336V, tensão nominal 378V, faixa de tensão de entrada: 260~400V (192V~280V).
Quando a entrada de corrente contínua for de 140 Vdc~240 Vdc, desviar para 1000 W de saída
5.1.2 Requisitos de potência de entrada AC
1) Frequência nominal
A frequência nominal é de 50 Hz.
2) Faixa de flutuação da frequência AC
O intervalo de flutuação da frequência de entrada é de 50 Hz ± 2,5 Hz.
5.1.3 Fator de potência de entrada
O fator de potência de entrada do sistema em diferentes fatores de carga satisfaz os requisitos do quadro 1.
Tabela do fator de potência de entrada Tabela 1
Fator de potência de entrada a diferentes cargas Requisitos
A 100% do fator de carga, o > 0.99
A 50% do fator de carga, o > 0.98
A um factor de carga de 20%, o > 0.94
5.1.4 Taxa de distorção da forma de onda da tensão de entrada
A taxa de distorção da forma de onda da tensão de entrada não é superior a 5%.
5.1.5 Deformação harmónica total da corrente de entrada
Os harmônicos de corrente de entrada do sistema a diferentes fatores de carga satisfazem os requisitos do quadro 2.
Tabela de distorção harmónica total da corrente de entrada Tabela 2
Deformação harmónica total da corrente de entrada a diferentes cargas Requisitos
A um factor de carga de 100% ≤ 5%
Com um fator de carga de 50% ≤ 8%
A um factor de carga de 20% ≤ 10%
5.1.6 Perdas de entrada sem carga
Não é possível que a perda de carga do equipamento seja inferior a 1% (20 W) da potência nominal.
5.1.7 Valor do intervalo de definição da tensão de saída,
O valor nominal é de - 48 V, a gama de tensão de saída é de 43 V a 57 V e a precisão de estabilização da tensão é de ± 0,5%.
5.1.8 eficiência
O valor nominal de saída - eficiência de 48 V satisfaz os requisitos do quadro 3.
Valores nominais de saída - Eficiência de 48 V Quadro 3
Fator de carga Eficiência
100% de carga ≥ 95,5%
50% de carga ≥ 96%
20% de carga ≥ 93,5%
