O sistema de alimentação de parede instalado no interior e no exterior da série UPS é constituído por um módulo de alimentação UPS dedicado à comunicação da série E ou por um módulo de alimentação de inversor dedicado à comunicação da série N,com uma potência de saída de 500VA~3000VA opcionalO sistema pode ser montado na parede, interior ou exterior, e forma um sistema de alimentação ininterrupto com a bateria.
■ Com função de operação não tripulada, é mais adequado para locais com poucas guardas, como estações de base e picos de montanha
Equipado com um sistema de carregamento e gestão de alta corrente, pode adaptar-se à gestão de baterias de fosfato de ferro de lítio ou baterias de chumbo-ácido comuns
Adotando totalmente a tecnologia de controle digital DSP, o produto é mais estável e a qualidade é superior
■ Intervalo de funcionamento da tensão de entrada AC: 172-268Vac
Adotando a correção do fator de potência ativo, o fator de potência pode atingir até 0.98
Protecção contra sobrevoltagem e subvoltagem de entrada de CC
O fator de potência de carga é 0.8, com maior capacidade de carga
O sistema funciona numa ampla gama de temperaturas de -15 °C a +55 °C
■ Ampla gama de frequências de tensão de entrada, capaz de funcionar normalmente mesmo em zonas remotas com ambientes de potência extremamente adversos, reduzindo os tempos de descarga da bateria e melhorando a sua vida útil
Modo de trabalho em linha de transformação dupla, comutação zero, garante efetivamente a segurança e a confiabilidade da operação de carga
■ Função de monitorização remota abrangente, fornecendo interface RS232 padrão, interface RS485 e cartão de monitorização de rede opcional, também podem ser selecionados contatos secos,
Nível de proteção: IP54 para utilização ao ar livre e IP20 para utilização interior
Parâmetros técnicos do gabinete de telecomunicações ao ar livre montado no poste:
| Modelo |
AAM500-12V |
AAM500-24V |
AAM1K-24V |
AAM1K-48V |
AAM2K-48V |
AAM3K-48V |
| Capacidade da placa de identificação |
500VA/400W |
1KVA/800W |
2KVA/1,6KW |
3KVA/2,4KW |
| Entrada AC |
Voltagem nominal 220VAC, harmônico de entrada 3% |
| Entrada de CC |
Capacidade nominal de 12 V |
Classificação 24V |
Classificação 24V |
Capacidade nominal 48 V |
Capacidade nominal 48 V |
Capacidade nominal 48 V |
| Saída AC |
Output do inversor CA de 220 V; |
| Transientes de tensão dinâmica: 5%; |
| Tempo de recuperação dinâmica transitória: 60 ms; |
| THD:3% ((carga linear); THD :8% ((carga não linear); |
| Capacidade de sobrecarga: 130% contínua, não inferior a 20 s; |
| Coeficiente máximo de corrente de saída:31 |
| Tempo de comutação de corrente contínua e de corrente alterna: 0 ms; |
| Inverter para desviar tempo de interrupção: 4 ms |
| Corrente de carga |
5 a 7A |
| Função de protecção |
Protecção contra sobrevoltagem de entrada de corrente contínua, protecção contra subvoltagem, protecção contra sobrevoltagem de saída, protecção contra sobrecarga, protecção contra sobre-temperatura, protecção contra curto-circuito |
| Modo de operação |
Funcionamento frontal de cablagem frontal |
Função frontal seguida de cablagem |
| Componente |
Configuração |
Notas |
| Unidade de distribuição AC |
Comunicação relativa à protecção contra raios |
Grau C:20~40KA |
|
| Input de comunicação |
63A/2P*2 |
Capacidade máxima de ruptura ICU ≥6kA, capacidade de segmentação de curto-circuito Ics ≥6kA |
| Instrumentos inteligentes (facultativo) |
DDS3366P-3 Tipo medidor de energia elétrica trifásico monofásico |
Pode detectar tensão AC, corrente, energia elétrica, valores de interruptor de entrada de três vias, etc. |
| Módulo rectificador |
RM4850*3 |
|
| Unidade de monitorização |
SM32 |
|
| Unidade de distribuição de CC |
Interruptor de bateria |
100A/1P*2 |
Capacidade de ruptura máxima Icu ≥ 20kA e capacidade de ruptura de curto-circuito de funcionamento Ics ≥ 15kA |
| Desligue uma vez. |
63A/1P*1;32/1P*2;20/1P*2 |
|
| Várias configurações de utilizador são opcionais |
| segunda desconexão |
20A/1P*1;10A/1P*2; |
Capacidade limite de ruptura da UTI ≥ 6 ka e capacidade de corte de curto-circuito em funcionamento da UTI ≥ 6 ka |
| Protecção contra raios de corrente contínua |
Grau C:10~20KA |
Configuração inclui placa de proteção contra raios |
| 150A Sistema de alimentação montado na parede |
Dimensões: 700H * 350D * 580W, incluindo sistema de controlo de temperatura |
|

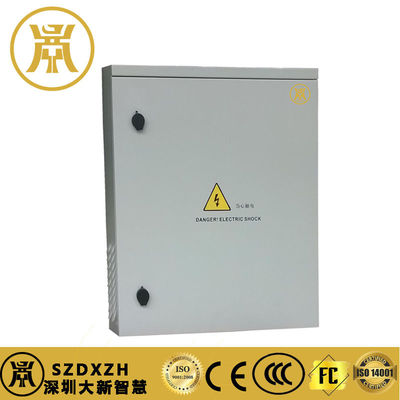

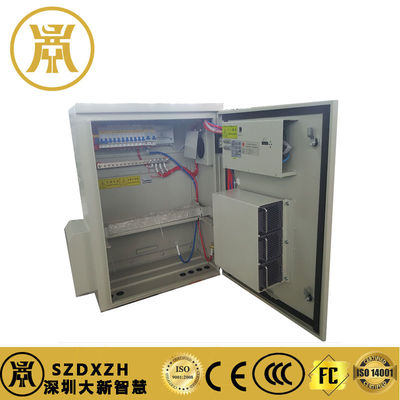

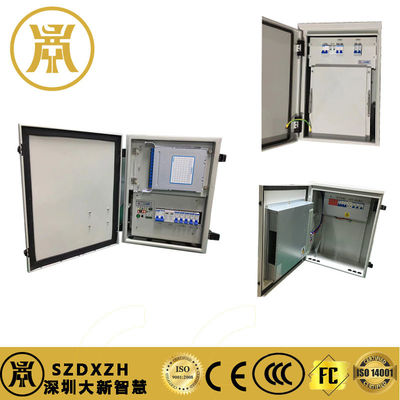

Produto imagens reais e a nossa fábrica:
