O sistema de alimentação de parede instalado no interior e no exterior da série UPS é constituído por um módulo de alimentação UPS dedicado à comunicação da série E ou por um módulo de alimentação de inversor dedicado à comunicação da série N,com uma potência de saída de 500VA~3000VA opcionalO sistema pode ser montado na parede, interior ou exterior, e forma um sistema de alimentação ininterrupto com a bateria.
■ Com função de operação não tripulada, é mais adequado para locais com poucas guardas, como estações de base e picos de montanha
Equipado com um sistema de carregamento e gestão de alta corrente, pode adaptar-se à gestão de baterias de fosfato de ferro de lítio ou baterias de chumbo-ácido comuns
Adotando totalmente a tecnologia de controle digital DSP, o produto é mais estável e a qualidade é superior
■ Intervalo de funcionamento da tensão de entrada AC: 172-268Vac
Adotando a correção do fator de potência ativo, o fator de potência pode atingir até 0.98
Protecção contra sobrevoltagem e subvoltagem de entrada de CC
O fator de potência de carga é 0.8, com maior capacidade de carga
O sistema funciona numa ampla gama de temperaturas de -15 °C a +55 °C
■ Ampla gama de frequências de tensão de entrada, capaz de funcionar normalmente mesmo em zonas remotas com ambientes de potência extremamente adversos, reduzindo os tempos de descarga da bateria e melhorando a sua vida útil
Modo de trabalho em linha de transformação dupla, comutação zero, garante efetivamente a segurança e a confiabilidade da operação de carga
■ Função de monitorização remota abrangente, fornecendo interface RS232 padrão, interface RS485 e cartão de monitorização de rede opcional, também podem ser selecionados contatos secos,
Nível de proteção: IP54 para utilização ao ar livre e IP20 para utilização interior
Parâmetros técnicos do gabinete de telecomunicações ao ar livre montado no poste:
| Modelo |
AAM500-12V |
AAM500-24V |
AAM1K-24V |
AAM1K-48V |
AAM2K-48V |
AAM3K-48V |
| Capacidade da placa de identificação |
500VA/400W |
1KVA/800W |
2KVA/1,6KW |
3KVA/2,4KW |
| Entrada AC |
Voltagem nominal 220VAC, harmônico de entrada 3% |
| Entrada de CC |
Capacidade nominal de 12 V |
Classificação 24V |
Classificação 24V |
Capacidade nominal 48 V |
Capacidade nominal 48 V |
Capacidade nominal 48 V |
| Saída AC |
Output do inversor CA de 220 V; |
| Transientes de tensão dinâmica: 5%; |
| Tempo de recuperação dinâmica transitória: 60 ms; |
| THD:3% ((carga linear); THD :8% ((carga não linear); |
| Capacidade de sobrecarga: 130% contínua, não inferior a 20 s; |
| Coeficiente máximo de corrente de saída:31 |
| Tempo de comutação de corrente contínua e de corrente alterna: 0 ms; |
| Inverter para desviar tempo de interrupção: 4 ms |
| Corrente de carga |
5 a 7A |
| Função de protecção |
Protecção contra sobrevoltagem de entrada de corrente contínua, protecção contra subvoltagem, protecção contra sobrevoltagem de saída, protecção contra sobrecarga, protecção contra sobre-temperatura, protecção contra curto-circuito |
| Modo de operação |
Funcionamento frontal de cablagem frontal |
Função frontal seguida de cablagem |
Parâmetro ambiental do gabinete
| Parâmetros ambientais |
Condições ambientais de utilização |
Condições ambientais de transporte |
Condições ambientais de armazenagem |
Conforme |
Notas |
| Tipo |
Parâmetro |
unidade |
Normas relevantes |
| Tempo |
temperatura externa |
baixa temperatura |
°C |
- 40 |
- 40 |
- 25 |
YD/T1058-2000 中 |
"-40°C pode começar com carga total, |
| temperatura elevada |
°C |
45 |
70 |
55 |
4.1.1 e 4.1.2 |
"+55~+65°CLinear derating20%. |
| variação de temperatura |
°C/min |
/ |
1 |
/ |
ETS300019-2-2T2.3 |
|
| humidade |
humidade relativa |
% |
5-90 |
90 ((40±2°C) |
/ |
YD/T1058-2000 中4.1.3 |
Requisitos de ensaio a curto prazo: 0-95%, valor máximo de 95%, não condensante |
| |
pressão do ar |
baixa pressão |
Kpa |
86 |
70 |
70 |
YD/T1058-2000 中4.1.4 |
Aplica-se apenas aos módulos |
| |
alta pressão atmosférica |
Kpa |
106 |
106 |
106 |
|
| Altitude |
m |
≤ 4000 |
Quando a altitude excede 2000 m, a cada aumento de 100 m, a temperatura diminui 0,5 °C |
Características elétricas
| 1 Características de entrada |
| |
| Número de série |
Projeto |
Requisito técnico |
unidade |
Notas |
| 1.1 |
Voltagem de entrada |
90 ¢ 300 |
Vac |
176-300Vac de saída de carga total, 90-175Vac de saída de carga reduzida |
| 1.2 |
Corrente máxima de entrada |
57 |
A |
|
| 1.3 |
Voltagem nominal de entrada |
220 |
Vac |
Voltagem de fase |
| 1.4 |
Frequência da tensão de entrada |
O valor típico é de 50/60. |
Hz |
|
| 1.5 |
Fator de potência de entrada |
≥ 0,99 |
|
Estado de funcionamento a carga total |
| |
| |
| 2 Característica de saída |
| |
| Número de série |
Projeto |
Requisito técnico |
Unidade |
Notas |
| 2.1 |
Tensão nominal de saída |
- 54 anos. |
Vdc |
IN220Vac |
| 2.2 |
Intervalo de tensão de saída |
-42 ¢ -58 |
Vdc |
Ajustável através de monitorização (condição de ensaio: sem carga) |
| 2.3 |
Corrente nominal de saída |
150 |
A |
|
| 2.4 |
Potência nominal de saída |
8.7 |
KW |
|
| 2.5 |
Ondulação de saída e ruído |
≤ 200 |
mVp-p |
A largura de banda do osciloscópio deve ser de 20 MHz, |
| Proba paralela ao condensador 10u+104 |
| 2.6 |
Atraso de saída de arranque |
3 ¢ 8 |
S |
IN 220Vac, |
| 2.7 |
Precisão de estabilização da tensão |
≤ ± 1% |
|
|
| 2.8 |
Índice de ruído |
Desordem de banda larga |
≤ 100 |
mV |
3.4 ¢ 150 kHz |
| Voltagem sonora |
≤ 30 |
mV |
150-30 MHz |
| Peso do saldo telefónico |
≤ 2 |
mV |
|
| tensão sonora |
| 2.9 |
Dinâmica |
amplitude de ultrapassagem |
△V:≤ 5 |
% Vo |
25% 50% 25% |
| em resposta a |
Tempo de recuperação |
△t:≤ 500 |
μS |
Mudança de carga de 50%~75%~50% |
| 2.1 |
Distribuição desigual de corrente |
≤ 5% |
|
Módulo paralelo de 50% a 100% de potência nominal |
| (Os módulos funcionais podem funcionar em paralelo) |
| 2.11 |
coeficiente de temperatura |
± 0.02 |
%/°C |
|
| 2.12 |
Eficiência de saída |
≥ 95% |
|
220Vac/Larga nominal (valor típico), módulo de alta eficiência |
| ≥ 92% |
|
220Vac/Larga nominal (valor típico), módulo universal |
| ≥ 87% |
|
110VAC/carga nominal |

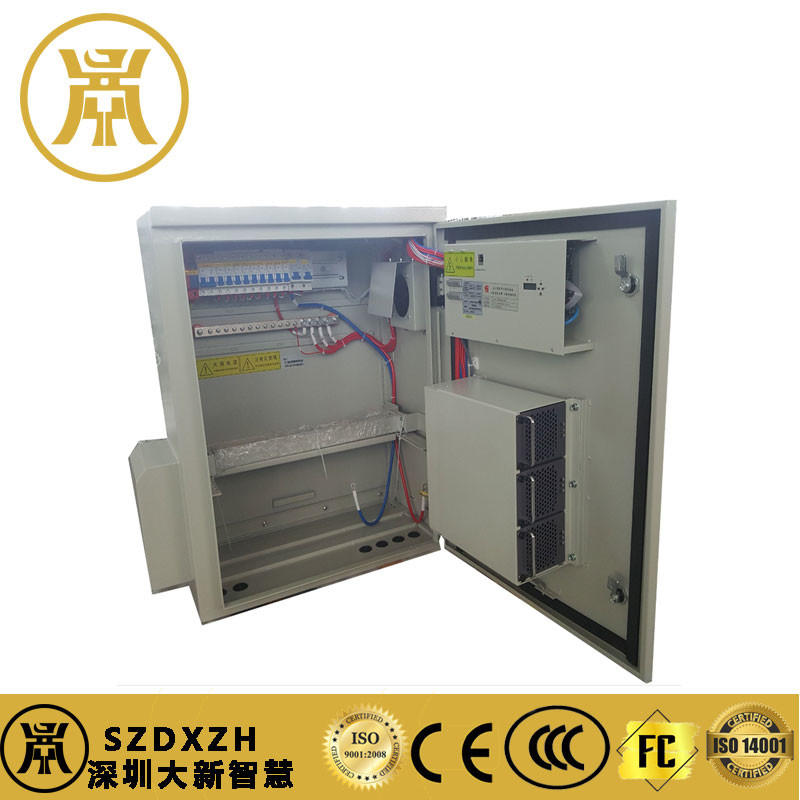

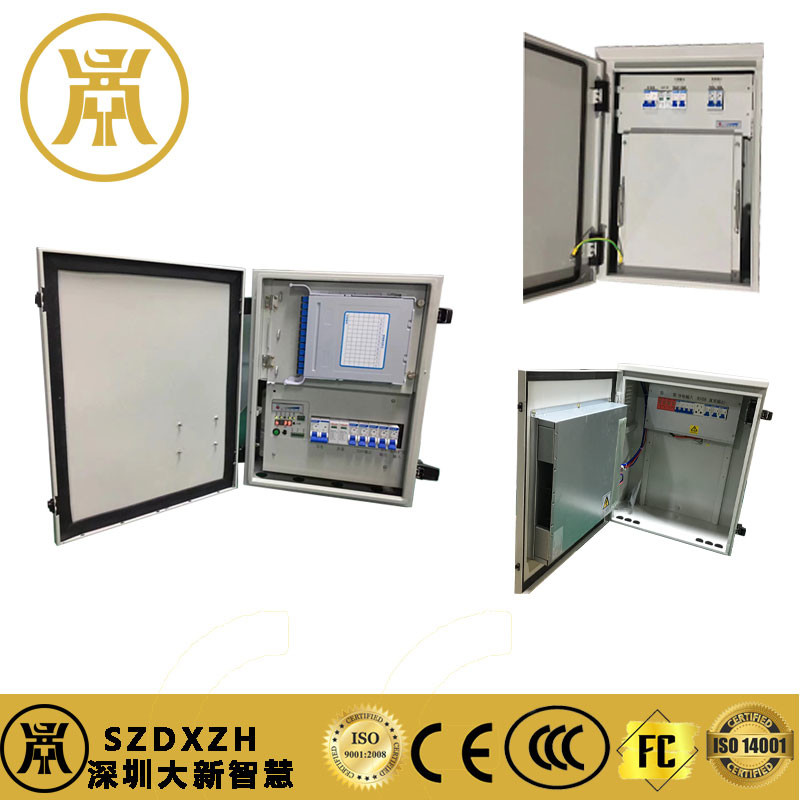

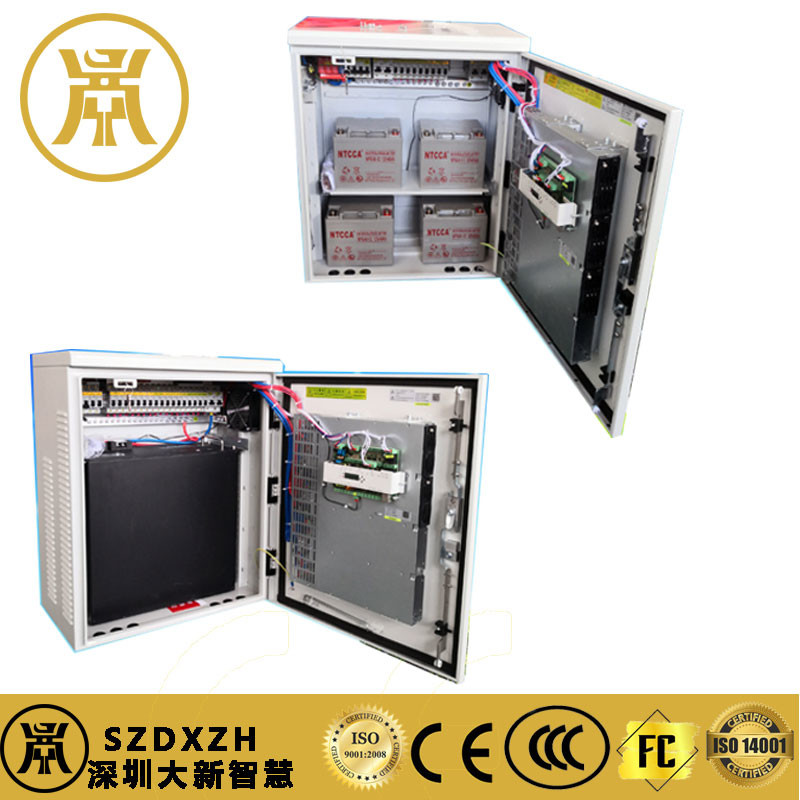

Produto imagens reais e a nossa fábrica:
