Aplicação:
Serviços de telecomunicações: Estes gabinetes são frequentemente utilizados em instalações de telecomunicações para fornecer energia para estações base e outros equipamentos.enquanto o retificador converte energia AC em energia DC, que é normalmente exigido pelos equipamentos de telecomunicações.
Sistemas de energia renovável: Nas instalações de energia solar ou eólica, os armários personalizados podem abrigar PDUs e retificadores para gerenciar a energia gerada e distribuída para baterias ou rede.
Instalações remotas: Para locais remotos onde o fornecimento de energia é limitado ou não confiável, estes armários fornecem uma forma estável e eficiente de gerir as necessidades de energia para equipamentos como câmaras de vigilância,Sistemas de monitorização ambiental, e sensores remotos.
Centros de dados: Centros de dados externos ou configurações de computação de borda podem utilizar estas soluções para garantir uma entrega e um backup de energia consistentes, gerenciando a dissipação de calor e os desafios ambientais.
Aplicações industriais: As indústrias que operam máquinas ao ar livre, como petróleo e gás, mineração e construção, podem usar esses armários para distribuição de energia e para proteger equipamentos sensíveis dos elementos.
Projetos de infra-estruturas: Podem ser implantados em projectos de infra-estruturas, tais como sistemas de controlo de tráfego ou aplicações de cidades inteligentes, para assegurar a alimentação contínua de sensores, luzes e dispositivos de comunicação.
Aplicações militares: Os armários personalizados também são usados em ambientes militares para alimentar equipamentos de comunicação e centros de comando em operações de campo.

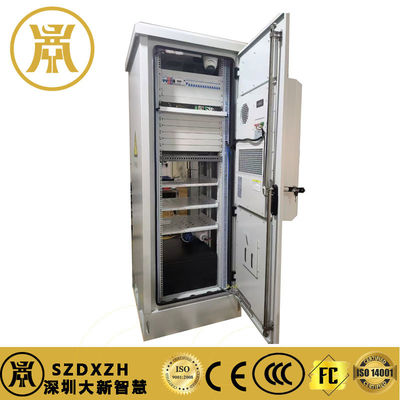

| Armário de telecomunicações ao ar livreLista de parâmetros do produto |
| Número |
Nome/Descrição |
Especificação/modelo |
Parâmetro |
| 1 |
Integração exterior
gabinete de alimentação |
900*900*2150 |
A. Dimensões do gabinete:W×DxH900*900*2150mm;Dimenções internas:W×DxH800*800*1800mm
B. Composição do gabinete:corpo do gabinete+porta do gabinete+base+capa superior+estante+placa de camadas de baterias+bloqueio do gabinete
C. Tipo de armário: unidade, compartimento, porta da frente, montado no chão
D. Materiais para armários:1Folhas galvanizadas de 0,5 mm;
E. Desempenho de isolamento térmico:condutividade térmica < 0,472 W/m2.k;
F. Equipo superior: 19 polegadas, 22U, 3 pares de barras de suporte, 1 palete; Os dois suportes inferiores de baterias podem acomodar até 2 conjuntos de baterias de chumbo-ácido de 48200AH;
G. Base do gabinete: 100 mm de altura,2.0 mm de espessura;
H. Método de entrada:Fondo de entrada e fundo de saída com um diâmetro de 50*4;
I. Projeto antiroubo: portas incorporadas, ligações incorporadas, fechaduras antiroubo de tipo pontual;
J. Nível de proteção IP:IP65;
K. Cor:RAL7035, revestimento em pó profissional para exteriores;
L. Serigrafia de armários com o rótulo "Perigo de electricidade";
M. Incluindo barra de cobre de aterragem, luz LED, interruptor magnético da porta e ventilador de arrefecimento (opcional) |
| 2 |
Interruptor incorporado
fonte de alimentação 200A |
ET-PS48200Z-6U |
Padrão de 19 polegadas, estrutura integrada plug-in 3U de altura; entrada AC 220V, saída DC 48V; Equipado
com módulos de retificador 330A e 1 módulo de monitorização e gestão;capaz de baterias
Gestão das tarifas; |
Entrada AC: interruptor de ar DZ47-63/2P C6363A/2P*1;
Arresto de relâmpagos de três fases AC da classe C 20-40KA;
Saída de comunicação: interruptor de ar DZ47-63/2 C3232A/2P*1;
Terminal de aterragem*1; detector de relâmpagos de classe C CC 20-40KA1P*1;
Saída de CC:
Desligamento primário: DZ47-63/1 C6363A/1P*3, desligamento secundário: DZ47-63/1 C6363A/1P*3;
Interruptor sem carga da bateria: DZ47-125/1125A/1P*2. |
| 3 |
Unidade de distribuição
(opcional/personalizável) |
3U |
19 polegadas 3U de altura embutida quadro plug-in,
Entrada AC380V, 63A/4P×2 ((entrada AC, entrada do motor de óleo + placa de bloqueio mecânico), detector de relâmpagos de classe B trifásico × 1,63A/3P × 1,
32A/1P×2,16A/1P×2,10A/1P×1,6A/1P×1,
uma tomada de manutenção de três furos × 1,
em terra
linha × 1, zero linha × 1. |
| 4 |
Bateria de lítio/chumbo
Bateria ácida (opcional) |
3u 100AH |
48V 100AH |
| 5 |
FSU |
IU |
8 portas de série RS485, 8 entradas DI, 4 saídas DO de contato seco, 1 detecção do estado de alimentação da rede
entrada,1 entrada de detecção de imersão em água,1 sensor de vibração incorporado,1 interface USB,1 RJ45 IP
Porta 1, porta de depuração do console, porta de raios e protecção contra sobretensões.
O software vem com uma interface de gestão web, que permite a configuração de
A utilização de um navegador da Internet para a recolha de dados,a visualização dos dados recolhidos em tempo real,alarmes,
e controles.Dados históricos e alarmes também podem ser consultados;Suporte ao controlo centralizado
através do acesso da interface SNMP ou B ao sistema de monitorização de back-end. |
| 6 |
Câmara |
2 milhões de infravermelhos
hemisfério |
|
| 7 |
UPS |
3 KVA |
|
| 8 |
Comunicação aérea |
1500 W |
AC 220V |
Entrada de cabo
Os pontos de entrada dos cabos estão situados atrás do armário, 6 de cima e 4 de baixo e facilmente atualizáveis.
Protecção do aterramento
O gabinete inclui uma barra de cobre de aterramento com revestimento anticorrosivo.
A parte metálica do gabinete deve ser interconectada e ser ligada com uma barra de aterramento.
A fixação à terra de protecção de outros equipamentos no interior do armário deve estar ligada à barra de fixação à terra.
