Capítulo II Especificações técnicas
1Os principais indicadores técnicos do equipamento
1.1 condições ambientais
Temperatura de funcionamento: -40°C a 55°C; ,
Temperatura de armazenagem: -40°C a 65°C.
Humidade relativa de funcionamento:≤ 90% ((a 40±2°C).
Humidade relativa de armazenamento:≤95% ((a 40±2°C).
1.2 Vibração
Resistir a vibrações de ondas senoidais com frequência de (10~55) Hz e amplitude de 0,35 mm.
1.3 Reforço sísmico
O reforço sísmico do sistema cumpre os requisitos do Código YD 5096-2016 para ensaios de desempenho sísmico de equipamentos de energia de comunicação
1.4 Aparência, estrutura
1.4.1 Forma.
Dimensões: 300 mm (W) * 400 mm (D) * 200 mm (H)
1.4.2 Interfaces de entrada e saída
Da esquerda para a direita: entrada AC, conector da bateria, carga CC 3, carga DC 2, carga DC 1, porta de comunicação, conector da antena e válvula de ventilação
1.4.3 Diagrama esquemático das luzes indicadoras
Da esquerda para a direita: verde (luz de circulação), amarelo (luz de aviso), vermelho (luz de falha)
1.4.4 Diagrama esquemático do método de montagem.
Instalação de instalações de empilhadeira e de instalações de piso
Bandeira montada 80 mm * 80 mm

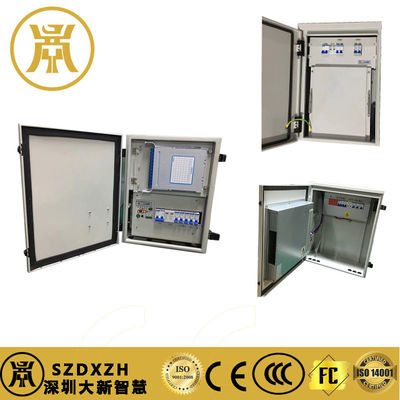

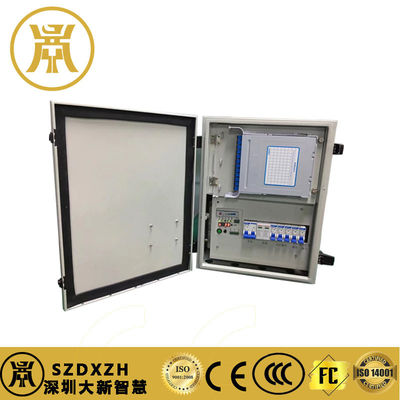

1.4.5 O efeito global da aparência do produto
1.5 Requisitos técnicos de alimentação
5.1 Performance elétrica
5.1.1 Intervalo de tensão de entrada
AC 220V, tensão nominal 220V, faixa de tensão de entrada: 176V~264V;
Quando a entrada AC for 100Vac~175Vac, desviar para 1000W de saída
Valor nominal DC 240V/336V, tensão nominal 378V, faixa de tensão de entrada: 260~400V (192V~280V).
Quando a entrada de corrente contínua for de 140 Vdc~240 Vdc, desviar para 1000 W de saída
5.1.2 Requisitos de potência de entrada AC
1) Frequência nominal
A frequência nominal é de 50 Hz.
2) Faixa de flutuação da frequência AC
O intervalo de flutuação da frequência de entrada é de 50 Hz ± 2,5 Hz.
5.1.3 Fator de potência de entrada
O fator de potência de entrada do sistema em diferentes fatores de carga satisfaz os requisitos do quadro 1.
Tabela do fator de potência de entrada Tabela 1
Fator de potência de entrada a diferentes cargas Requisitos
A um factor de carga de 100%, o > 099
A 50% do fator de carga, o > 098
A um factor de carga de 20%, o > 094
5.1.4 Taxa de distorção da forma de onda da tensão de entrada
A taxa de distorção da forma de onda da tensão de entrada não é superior a 5%.
5.1.5 Deformação harmónica total da corrente de entrada
Os harmônicos de corrente de entrada do sistema a diferentes fatores de carga satisfazem os requisitos do quadro 2.
Tabela de distorção harmónica total da corrente de entrada Tabela 2
distorção harmónica total da corrente de entrada a diferentes cargas Requisitos
A 100% do fator de carga ≤ 5%
A 50% do factor de carga ≤ 8%
A um factor de carga de 20% ≤ 10%
5.1.6 Perdas de entrada sem carga
Não é possível que a perda de carga do equipamento seja inferior a 1% (20 W) da potência nominal.
5.1.7 Valor do intervalo de definição da tensão de saída,
O valor nominal é de - 48 V, a gama de tensão de saída é de 43 V a 57 V e a precisão de estabilização da tensão é de ± 0,5%.
5.1.8 eficiência
O valor nominal de saída - eficiência de 48 V satisfaz os requisitos do quadro 3.
Valores nominais de saída - Eficiência de 48 V Quadro 3
Fator de carga Eficiência
100% de carga ≥ 95,5%
50% de carga ≥ 96%
20% de carga ≥ 93,5%
