Fornece proteção de potência para linhas de produção de fábrica e equipamentos a motor.
2. Grandes centros de dados
Fornece alimentação estável para servidores, dispositivos de armazenamento, etc.
3Petroquímica
Fornece energia de reserva para equipamentos críticos da indústria petroquímica.
4Sistemas de energia
Utilizado em nós críticos de sistemas de energia para assegurar um fornecimento contínuo de energia.
5Equipamento médico
Fornece proteção de potência para grandes equipamentos médicos (por exemplo, ressonância magnética, tomografia computadorizada).
Projeto de alta fiabilidade
◆O projeto de topologia online de conversão dupla permite o rastreamento da frequência de saída do UPS, o bloqueio de fase, a estabilização da tensão e a filtragem do ruído, e não é afetado pelas flutuações da rede eléctrica.Fornecimento de energia de onda senoidal pura, a saída do UPS proporciona uma protecção mais completa e perfeita para os equipamentos dos utilizadores.
◆O controlo duplo da CPU modular avançada tem uma operação global fiável e uma elevada estabilidade, garantindo a eficiência global da operação segura da UPS.
◆O CPU controla a carga da corrente, e o carregador carrega periodicamente a corrente de acordo com a capacidade da bateria.
◆ O filtro harmônico de entrada cumpre as normas americanas e europeias, o que permite à UPS reduzir a poluição do feedback da rede e não afetar outros dispositivos que partilham a mesma entrada da rede.
◆Adoptando a tecnologia PFC de correcção de fator de potência avançada, o fator de potência de entrada é quase 1 independentemente da variação da carga e da tensão da rede.
◆ Ampla faixa de tensão de entrada AC: 380VAC±25%, evitar frequentes mudanças para energia de bateria e adaptar-se a áreas com ambiente de energia difícil.
◆Utilização de circuito de sincronização de filtragem de alta frequência, rastreamento rápido da frequência de sincronização e função de crescimento gradual de potência, reduzem os requisitos para geradores,e a capacidade é apenas duas vezes a potência de entrada do UPS.
◆Os filtros harmónicos são definidos na entrada e na saída para minimizar a interferência harmónica da UPS com a rede eléctrica.
◆ A função de arranque de corrente contínua pode ligar directamente o UPS quando não há rede de alimentação para satisfazer as necessidades de emergência do utilizador.
Perfeita capacidade de protecção de toda a máquina
◆Pode ter protecção multifuncional, como:
Proteção contra sobrecarga de saída, proteção contra curto-circuito de saída, proteção contra a sobre-temperatura do inversor, proteção contra a sobrecarga da bateria e proteção contra a sub-voltagem da bateria,que assegura muito a estabilidade e a fiabilidade da operação do sistema.
◆Equipado com interruptor de manutenção manual, quando o UPS falha, pode mudar para contornar o estado de funcionamento sem interrupção e continuar a fornecer energia para a carga da rede,Facilitar o trabalho de manutenção, conveniente e rápido.
Função de gestão de interface
◆ O ecrã LCD pode registar o estado de funcionamento do UPS, informações de parâmetros, etc. em tempo real, tornando conveniente para os utilizadores gerirem o UPS.
Gestão da monitorização da rede
◆ Através da interface de comunicação RS232/RS485, do adaptador de rede SNMP e do software de monitorização inteligente UPS, pode comunicar com o computador.Vários parâmetros UPS são claramente exibidos na interface de comunicação.
Módulo de monitorização inteligente da bateria opcional
◆ Pode detectar células individuais, com funções de alarme de sobrevoltagem, subvoltagem e pressão diferencial, em caso de falha da bateria,será exibido na tela e o administrador será notificado.
Alta adaptabilidade ao ambiente
◆ A placa de circuito é colocada em um espaço completamente fechado e tratada com revestimento "a três níveis", que é mais adequado para o ambiente áspero dos túneis e quadrados.

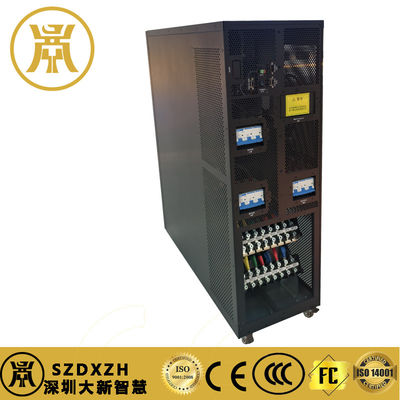

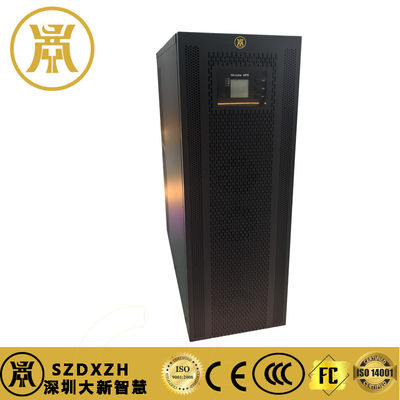

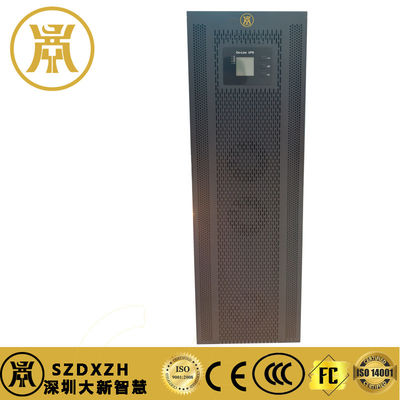

48KW O UPS inteligente de eficiência energética 33 Tipo on-line de conversão dupla com parâmetros técnicos do ecrã LCD
| Modelo |
EX3C3 60K |
| capacidade |
60KVA/48KW |
| entrar |
| Voltagem nominal |
3×380VAC/400VAC (3 fases + linha N) |
| Intervalo de tensão |
285VAC ∼475VAC |
| Faixa de frequências |
50/60 Hz ± 10% |
| Produção |
| Voltagem de saída |
3×380VAC/400VAC (3 fases + linha N) |
| Estabilidade de tensão |
Estado estacionário: ± 1% típico |
| Transiente: ± 5% típico (mudança de carga 100-0-100%) |
| Faixa de sincronização de frequência |
Sincronização de 50/60 Hz ± 1% |
| Perda de potência da rede principal ± 0,1 Hz |
| Taxa de rastreamento de frequência |
± 1 Hz/S |
| Forma de onda de saída |
Ondas senoidais |
| Harmonicas totais (THDv) |
< 2% (carga linear)
< 5% ((carga não linear)
|
| Desequilíbrio de fase |
120±1% (carga equilibrada)
120±2% (50% de carga desequilibrada)
|
| Ajuste dinâmico do tempo |
< 60 ms para recuperar até 90% do valor nominal |
| Capacidade de sobrecarga |
110%-150% podem funcionar durante 10min1min; 150%>160% podem funcionar durante 1min200ms; >160% podem funcionar durante 200ms |
| Fator de pico |
3:1 |
| Intervalo do fator de potência de carga |
|
Tensão de saída desequilibrada @100%
Carga desequilibrada
|
< 1% |
| Proteção ou restrição |
Sobrecarga extrema; curto-circuito; limite de tensão; corrente de sobretensão; limite de tensão máxima |
| Eficiência global |
Modo online |
94% |
| Modo Bateria |
930,5% |
| bypass |
| Tipo |
Interruptor estático |
| Voltagem |
3×380VAC/400VAC (3 fases + linha N) |
| frequência |
50/60 Hz |
| Método de controlo |
micro-processador |
| Inverter para contornar o tempo de comutação |
Modo síncrono: 0 ms, modo assíncrono: 10 ms |
| Capacidade de sobrecarga |
150% ≈ 180% 1h ≈ 30s; 180% ≈> 200% 30s ≈ 200ms; 200 ms para > 200% |
| Mudar para Bypass |
Sobrecarga 160%: mudar imediatamente |
| Volte ao inversor. |
Troca automaticamente após o alarme desligar |
| Desvio de manutenção |
| Tipo |
Sem parar |
| Voltagem |
3 × 400 V (3 fases + linha N) |
| frequência |
50/60 Hz |
| Bateria e Carregamento |
| Número de baterias (12V) |
32-40 (ajustável) |
| Método de cobrança |
Opcional: carga de tensão constante/carregamento de corrente constante |
| Corrente de carga |
Padrão 10A, máximo 40A |
| Tipo de bateria |
Bateria de chumbo-ácido selada |
| Parâmetros estruturais |
| Dimensões, comprimento x largura x altura (mm) |
790 × 3 6 0 × 10 1 0 |
| Peso (kg) |
85 |
