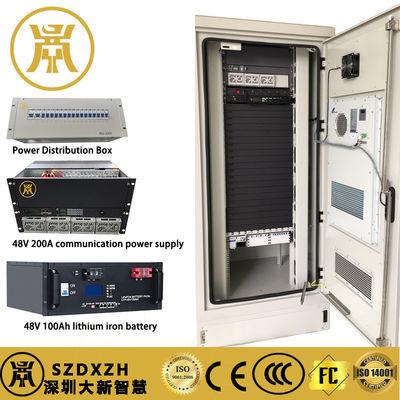

Cabine de alimentação integrado 32U com fonte de alimentação de comutação incorporada e PDU
Introdução do gabinete de energia integrado 32U
Caso de utilização: Abriga equipamentos de telecomunicações, tais como roteadores, interruptores e unidades de distribuição de energia
Benefícios:
Fornece um ambiente seguro e organizado para dispositivos de telecomunicações sensíveis.
A protecção IP65 garante a resistência à poeira e à água, tornando-a adequada para instalações ao ar livre.
O espaço de rack 32U acomoda vários dispositivos numa pegada compacta.
Resumo
O gabinete de energia integrado 32U é uma solução altamente adaptável para uma ampla gama de aplicações, incluindo telecomunicações, data centers, automação industrial, energia renovável e muito mais.Seu design robusto, alto nível de proteção e espaço de estante escalável tornam-no uma escolha ideal para instalações internas e externas onde a confiabilidade, segurança e durabilidade são críticas.
Cabine de alimentação integrado 32UParâmetro
|
Parâmetro
|
Especificações
|
|
Dimensões exteriores do gabinete
|
W × D × H: 750 × 750 × 1750 mm
|
|
Dimensões interiores
|
W × D × H: 600 × 600 × 1400 mm
|
|
Composição do Gabinete
|
Corpo do armário + porta do armário + base + tampa superior + estante + fechadura do armário
|
|
Tipo de gabinete
|
1 unidade 1 compartimento, porta da frente, instalação no chão
|
|
Material do gabinete
|
1Folha galvanizada de 0,5 mm
|
|
Isolamento térmico
|
Condutividade térmica < 0,472 W/ ((m2·K)
|
|
Prateleira de equipamento
|
19 polegadas, H: 32U, 3 pares de barras de suporte, 1 bandeja
|
|
Base do gabinete
|
100 mm de altura, 2,0 mm de espessura
|
|
Entrada de cabo
|
Fundos para dentro e fundos para fora, φ50 × 4
|
|
Projeto anti-roubo
|
Porta incorporada, ligação incorporada, fechadura antirrobo
|
|
Nível de protecção
|
IP65
|
|
Cores
|
RAL7035, revestimento em pó profissional para exteriores
|
|
Logotipo
|
Impresso com o logotipo "Danger Electricity"
|
|
Características adicionais
|
Bus de cobre de ligação à terra, luz LED, interruptor magnético da porta, ventilador de arrefecimento (opcional)
|
|
Parâmetro da técnica do gabinete de alimentação integrado
|
|
Ponto
|
Nome/Descrição
|
Especificações/Modelos
|
Parâmetro
|
|
1
|
Armário de alimentação integrado exterior
|
W750*D750*H1750mm
|
A. Dimensões externas do gabinete: W×DxH750*750*1750mm; dimensões internas: W×DxH6000*600*1400mm
B. Composição do armário: corpo do armário + porta do armário + base + tampa superior + estante + fechadura do armário
C. Tipo de gabinete: 1 unidade 1 compartimento, porta da frente, instalação no chão
D. Material do gabinete: folha galvanizada de 1,5 mm;
E. Desempenho de isolamento térmico: condutividade térmica < 0,472 W/m2.k;
F. Prateleira de equipamento: prateleira de 19 polegadas,
H:32U 3 pares de barras de suporte, 1 bandeja;
G. Base do armário: 100 mm de altura, 2,0 mm de espessura;
H. Entrada de cabo: φ50*4 de fundo para dentro e de fundo para fora;
I. Projeto antirrobo: porta incorporada, ligação incorporada, fechadura antirrobo pontual;
J. Nível de proteção: IP65;
K. Cor: RAL7035, revestimento em pó profissional para exteriores;
L. O gabinete é impresso com o logotipo "Danger Electricity";
M. Contém um carregador de cobre de aterragem, luz LED, interruptor magnético da porta, ventilador de arrefecimento (opcional)
|
|
2
|
Fonte de alimentação de comutação incorporada 200A
|
ET-PS4890Z-6U
|
Padrão de 19 polegadas, quadro incorporado de 3U de altura; entrada AC 380V, saída DC 48V; equipado com módulos de retificação de 30A * 3, módulo de gestão de monitorização * 1; com gestão de carga da bateria;
|
|
Parte de distribuição de energia: entrada AC: disjuntor DZ47-63/4 C63 63A/4P*1; detector de relâmpagos AC trifásico da classe C 20~40KA; saída AC: disjuntor DZ47-63/2 C32 32A/2P*1; terminal terrestre*1;Detentor de relâmpagos de classe C em corrente contínua 20~40KA 1P*1; saída de corrente contínua: desligamento primário: DZ47-63/1 C63 63A/1P*3, DZ47-63/1 C32 32A/1P*2; desligamento secundário: DZ47-63/1 C16 16A/1P*2;
|
|
3
|
Unidade de distribuição de energia
|
3U
|
Quadro incorporado de 19 polegadas de altura de 3U, entrada AC380V, 63A/4P×2 (entrada AC, entrada do motor de óleo + peça mecânica de bloqueio), detector de relâmpagos trifásico de classe B×1, 63A/3P×1, 32A/1P×2, 16A/1P×2, 10A/1P×1,6A/1P×1, tomada de manutenção de três buracos × 1, linha do chão × 1, linha zero × 1.
|
|
4
|
Bateria de lítio
|
3u100AH
|
Equivalente a 20 kWh
|
|
5
|
UPS
|
3kva
|
1Entrada AC220V, saída DC220V
2Instalação montada em rack
3.3u de altura
|
|
6
|
Ar condicionado
|
500 W
|
Montado na porta da frente
|
Centros de dados
Caso de utilização: Armazenamento de servidores, fontes de alimentação e equipamentos de rede
Benefícios:
A compatibilidade com racks de 19 polegadas garante uma integração perfeita com equipamentos padrão de data center.
O isolamento térmico (< 0,472 W/(m2·K)) mantém temperaturas de funcionamento ideais.
A aterragem do autocarro de cobre aumenta a segurança elétrica.
Automatização industrial
Caso de uso: Protege e organiza PLCs, sistemas de controle e unidades de distribuição de energia em ambientes industriais.
Benefícios:
A construção de folhas galvanizadas de 1,5 mm resistem a ambientes industriais adversos.
O projeto anti-roubo (porta e fechadura incorporadas) garante a segurança dos equipamentos críticos.
Ventilador de arrefecimento (opcional) que impede o sobreaquecimento em ambientes de alta temperatura.
Sistemas de energia renovável
Caso de utilização: Inversores, baterias e sistemas de gestão de energia para instalações de energia solar ou eólica.
Benefícios:
A classificação IP65 torna-o adequado para utilização ao ar livre em explorações de energia renovável.
O design da entrada do cabo (por baixo para dentro e para fora) simplifica a fiação e a manutenção.
O revestimento em pó RAL7035 fornece resistência à corrosão para durabilidade a longo prazo no exterior.
Distribuição de energia exterior
Caso de utilização: Utilizado em sistemas de distribuição de energia ao ar livre para áreas residenciais, comerciais ou industriais.
Benefícios:
O elevado nível de protecção (IP65) garante uma operação fiável em todas as condições meteorológicas.
O logotipo "Electricity Danger" e os recursos anti-roubo aumentam a segurança.
O espaço de rack 32U permite configurações de distribuição de energia escaláveis.
