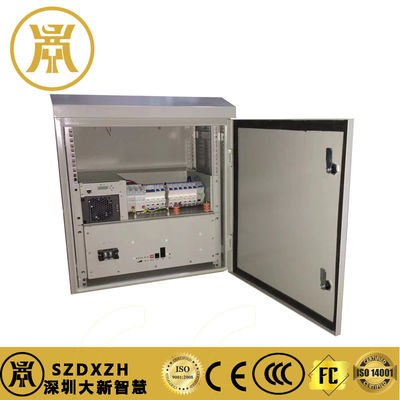

As dimensões do quadro plug-in do sistema de alimentação WPS30000-150/150 montado na parede (altura * largura * profundidade) são 700 mm * 580 mm * 350 mm.
É constituído por uma unidade de distribuição AC, uma unidade de monitorização, uma unidade de módulo rectificador e uma unidade de distribuição DC, e pode ser instalado no chão, parede, poste e outras formas.Modulo com ventilador incorporado para dissipação forçada de calor, IP55, sistema de controlo de temperatura incorporado. Fornecer espaço de instalação para um conjunto de baterias ferroeléctricas de 50AH ou quatro baterias de chumbo-ácido de 38AH.

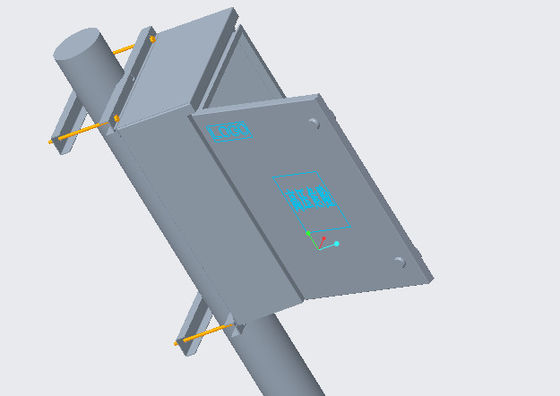

O DX-P-150A-50AH montado na parede é utilizado em sistemas de comunicação com uma capacidade total máxima de 150A, adequado para montado na parede, montado no chão, montado em poste e outros métodos de instalação.Ele integra a fonte de alimentação de comunicação, distribuição AC/DC, controlo de temperatura, monitorização, proteção contra raios e funções do sistema de aterragem, e tem uma gestão completa da bateria,como função de proteção contra baixa tensão da bateria e função de descarga de cargaPode obter compensação de temperatura, regulação automática de voltagem, limitação de corrente, cálculo da capacidade da bateria, teste de bateria on-line, poupança de energia do sono e outras funções.Projeto da rede do sistema de energia, fornecendo múltiplas interfaces de comunicação, tais como RS232/RS485 e contatos secos, rede flexível, monitorização remota e operação não tripulada.tem um projeto completo de proteção contra raios para ambos os lados AC e DC, bem como funções abrangentes de proteção contra falhas e alarme de falhas. Operar e manter a frente do sistema de energia.e é adequado para situações em que a rede de energia flutua muito, tais como estações de base, pequenas e médias bolsas, comunicações por satélite e comunicações de dados
A entrada do sistema é enviada para a entrada do módulo retificador através de um disjuntor 63A / 2P. A proteção contra raios de nível AC C paralelo é usada para proteção contra raios na extremidade de entrada.
O módulo de retificador funciona em paralelo e a sua saída de CC é ligada através de uma barra de comando para fornecer dois pacotes de bateria de reserva e cargas de CC.fornecer aos utilizadores um controlo de ligação/desligação para cada carga e protecção contra sobrecarga e curto-circuitos.
Em condições normais do sistema,Os vários parâmetros do módulo retificador e da unidade de distribuição são controlados pelo módulo de monitorização e operam de acordo com os parâmetros pré-determinados ou com os comandos do utilizador.Se a fonte de alimentação falhar, o sistema vai mudar para a bateria.Quando a tensão da bateria cai para um ponto de tensão de desligamento, o módulo de monitorização controla o contador de desligamento para operar e cortar a carga; quando a tensão da bateria cai para o ponto de tensão de proteção da bateria,O módulo de monitorização controla a ação do contador de desligamento secundário, cortando a ligação entre o sistema de alimentação e a bateria, protegendo a bateria da descarga excessiva.Quando a rede de alimentação externa for restaurada e o módulo rectificador retomar a saídaO módulo de monitorização pode detectar e controlar o estado de funcionamento de todo o sistema de distribuição de energia.Os comandos do utilizador podem ser emitidos através do teclado no painel do módulo de monitorizaçãoO estado de funcionamento e os parâmetros do sistema podem ser exibidos no ecrã LCD do módulo de monitoramento, no PC de back-end local e na sala de controle central remota.O sistema pode coletar várias variáveis ambientais, incluindo fumaça, ímãs de porta, imersão em água, temperatura e umidade, configurando relatórios de sensores apropriados.
Esquema de monitorização: Monitorização das portas RS485 nas direções norte e sul, contatos secos e detecção de células de bateria (opcional), todos conduzidos ao painel de monitorização
Método de funcionamento e manutenção: antes da manutenção, o módulo do retificador pode ser trocado a quente.
