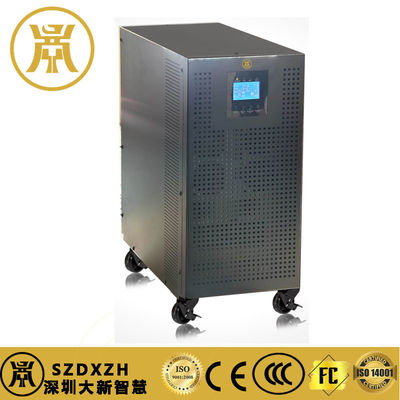

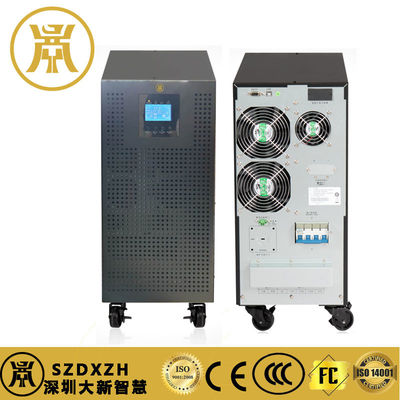

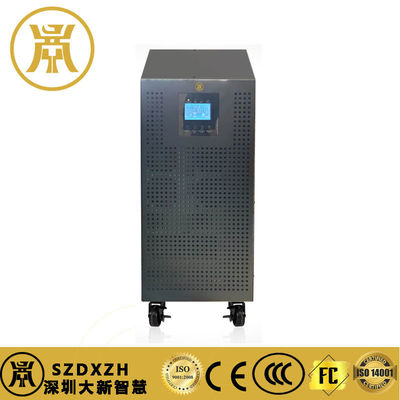

Sistema UPS de 3 fases de alta frequência para proteção de potência e estabilização de tensão

Modelo

3H1 5 KL

Capacidade

15000VA / 12000W

Input

Intervalo de tensão

190-520VAC (3 fases) 50% de carga

305-478VAC (3 fases) 100% de carga

Faixa de frequências

Sistema de 46 Hz ~ 54 Hz @ 50 Hz

Sistema de 56 Hz ~ 64 Hz @ 60 Hz

Fase

Terrenagem trifásica

Fator de potência

0,99 a 100% de carga

Produção

Fase

Fase única (fios acionados + fios neutros + fios de terra)

Voltagem de saída

208/220/230/240VAC

Intervalo de tensão AC

± 1%

Faixa de frequência (faixa de sincronização)

Sistema de 46 Hz ~ 54 Hz @ 50 Hz

Sistema de 56 Hz ~ 64 Hz @ 60 Hz

Faixa de frequência (modo bateria)

50 Hz ± 0,1 Hz ou 60 Hz ± 0,1 Hz

Sobrecarga

Modo principal

100%~110%: 10 minutos; 110%~130%: 1 minuto; >130%: 1 segundo

Sobrecarga, mudar para modo de desvio.

Modo Bateria

100% ~ 110%: 30 segundos; 110% ~ 130%: 10 segundos; > 130%: 1 segundo

Sobrecarga, mudar para modo de desvio.

Relação de pico de corrente

31 max

Distorção harmónica

2 % @ 100% carga linear; 5 % @ 100% carga não linear

Horário de mudança

Online ← →bateria

0 ms

Inversor← → Bypass

0 ms

Inversor ← → ECO

< 10 ms

Fator de potência de saída

0.8

Capacidade paralela

Suporta até 3 unidades em paralelo (não suportado pelos modelos comumente vendidos)

Forma de onda

Ondas sinusoidais puras

Modo inversor

IGBT

Método de controlo

MCU+DSP

Eficiência

Modo AC

> 89%

Modo Bateria

> 8 8 %

Máquina de longa duração (o número de células da bateria pode ser ajustado na fábrica)

Modelo

Depende da configuração da bateria

Número

16 - 20

Corrente de carga (máxima)

8.0A ± 10%

Voltagem de carga

273 VDC ± 1% (com base em 20 baterias)

Display instruções

LCD

Visualizar visualmente o tamanho da carga, a capacidade da bateria, o modo AC, o modo bateria, o modo de desvio, a indicação de falha, etc., através de imagens

A tensão de saída, a frequência, a atividade de desvio, a função ECO, a corrente de carregamento, o tempo de descarga, etc., podem ser ajustados através do menu exibido na tela

Aparência

Máquina de extensão longa

Dimensões, profundidade x largura x altura (mm)

592X250X576

Peso líquido ((kg)

40

Condições ambientais

Temperatura de funcionamento

0 ~ 40°C (a duração da bateria será reduzida em ambientes > 25°C)

Umidade de funcionamento

< 95% sem condensação

Altitude de operação

< 1000 m

ruído

Menos de 60 dB @ 1 metro

Gerenciar

RS-232 ou USB inteligente

Suporta Windows® 2000/2003/XP/Vista/2008/7/8, Linux, Unix e MAC

SNMP opcional

Suporta gerenciamento de energia via gerenciador SNMP e navegador da web
